[건축모형] 조성욱건축사사무소 WE63 아름다운 건축상 수상, 역삼동 725-63 원목 모형

안녕하세요^^

한스팩토리입니다.

2024년 12월경 건축 모형 제작을 의뢰해 주셨던

조성욱 건축사사무소에서 새로운 건축모형 제작을 위해 연락을 주셨습니다.

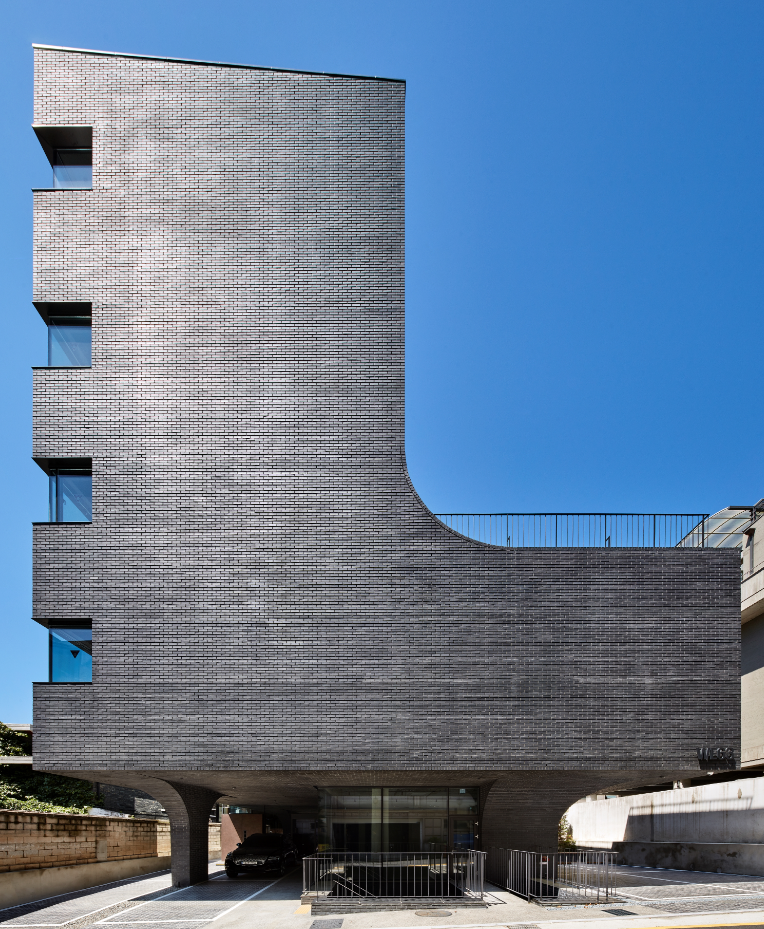

현재 사옥으로 사용 중인 역삼동 725-63 건물을 모형으로 제작해 달라는 요청!!

현장 방문을 겸한 제작 미팅을 진행하면서

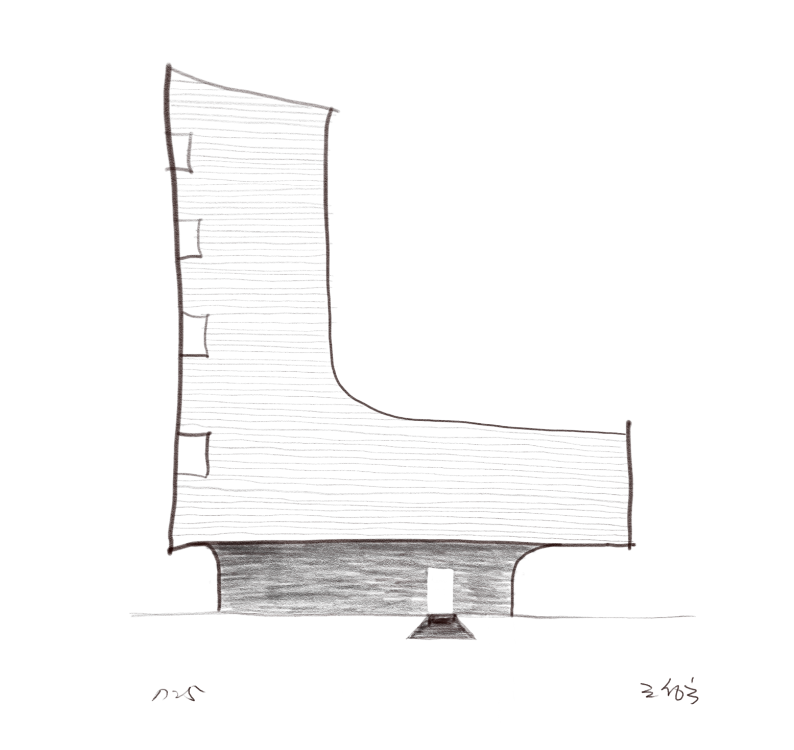

건물의 특징과 표현하고자 했던 디자인 요소들

특이점들을 설명 듣고, 모형 제작 계획을 세워보았는데요

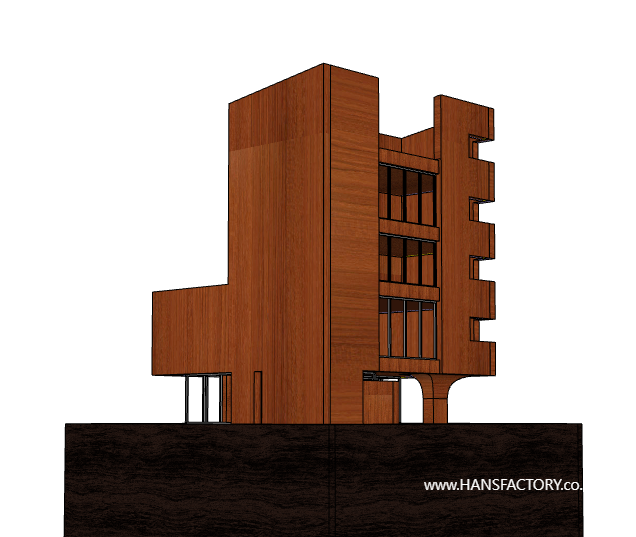

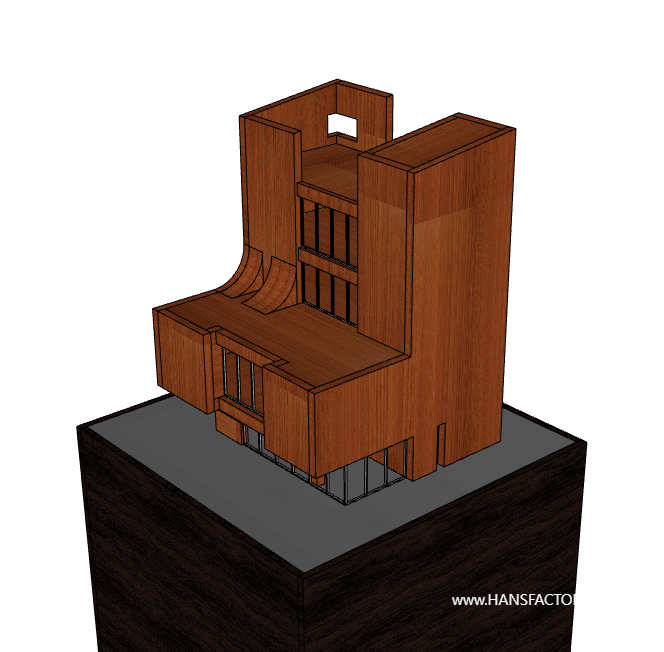

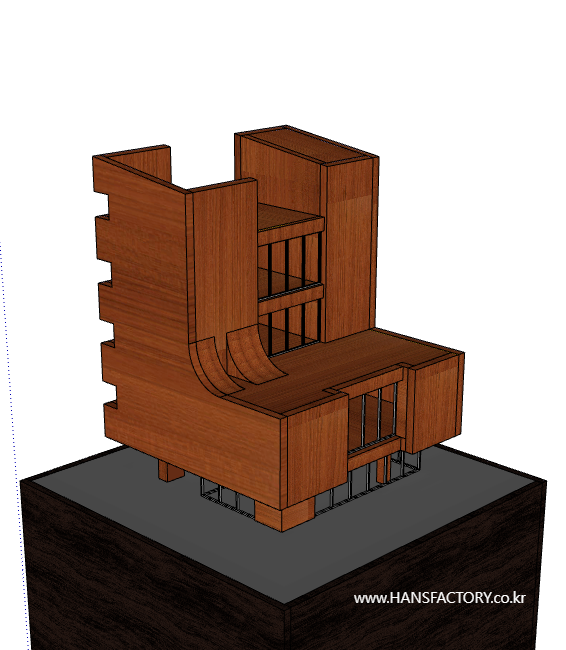

제공해 주신 설계 파일과 현장 사진들을 참고하며 본격 분석을 시작합니다^^;;

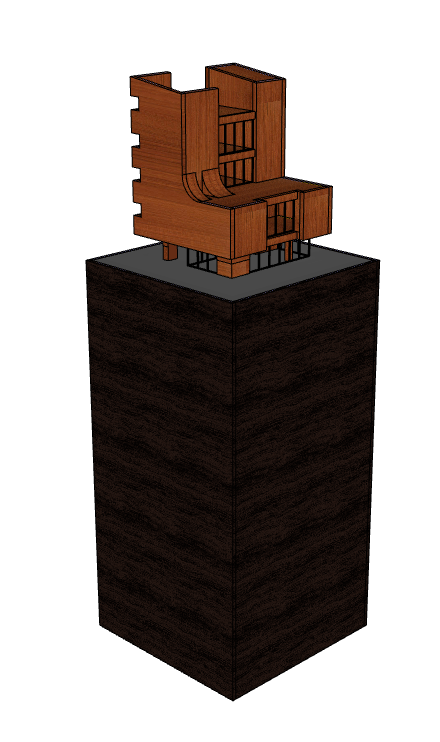

전시 받침대와 건축모형을 함께 준비해야 하는 이번 미션....

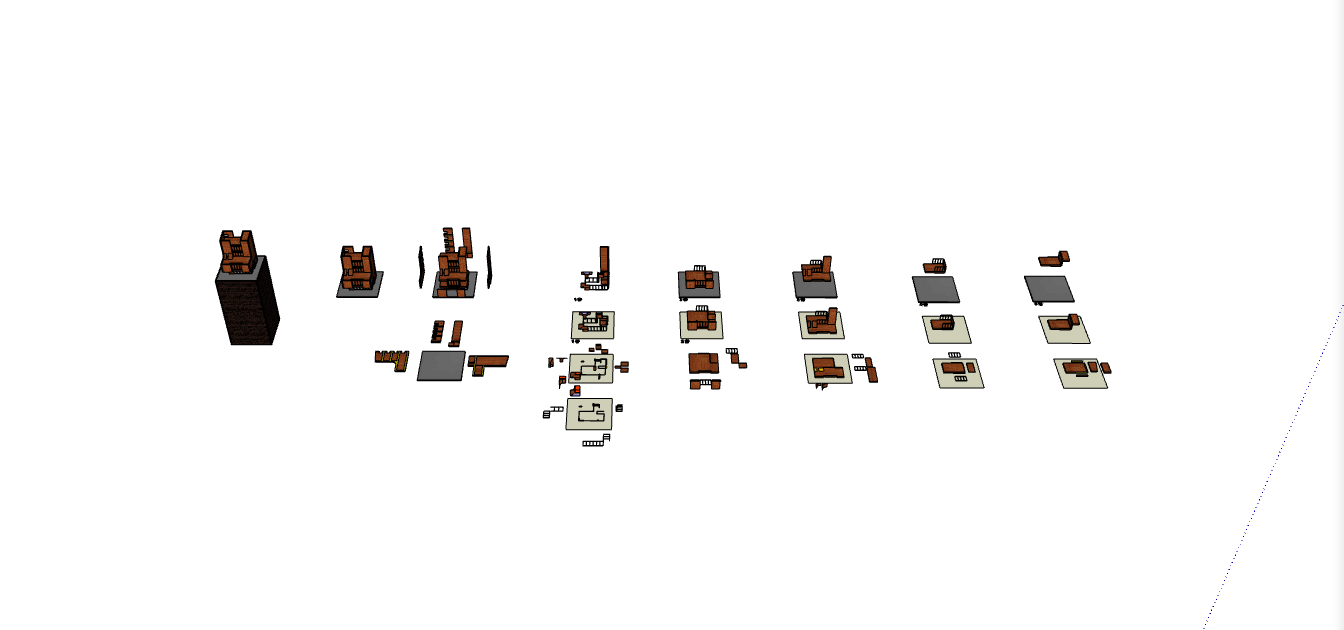

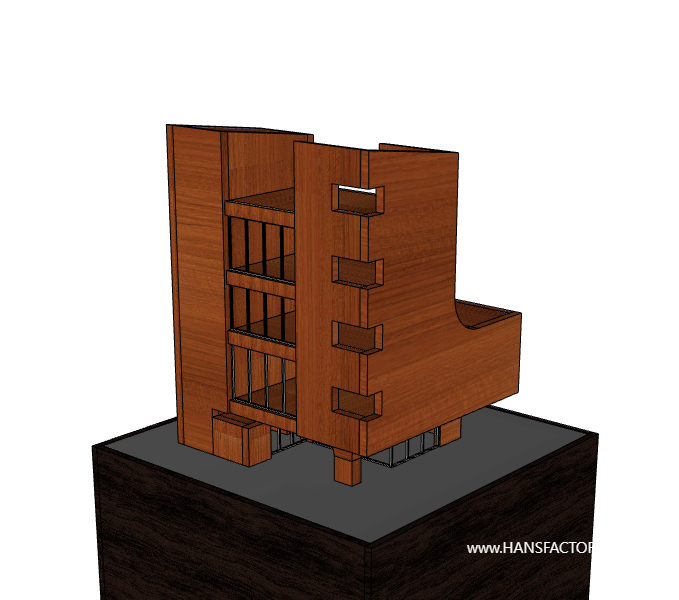

건물의 구조와 연결되는 부분들 + 필요한 요소들을 분해하면서 하나하나 펼쳐봅니다.

사실 이 분석 작업을 하는 것이 가장 많은 시간을 필요로 했어요

이 과정에서 건물을 수십 번 지어보는 시뮬레이션을 하게 됩니다.

모든 분석이 끝나고, 도면 정리가 완료되면 제작에 필요한 자재를 준비하게 됩니다.

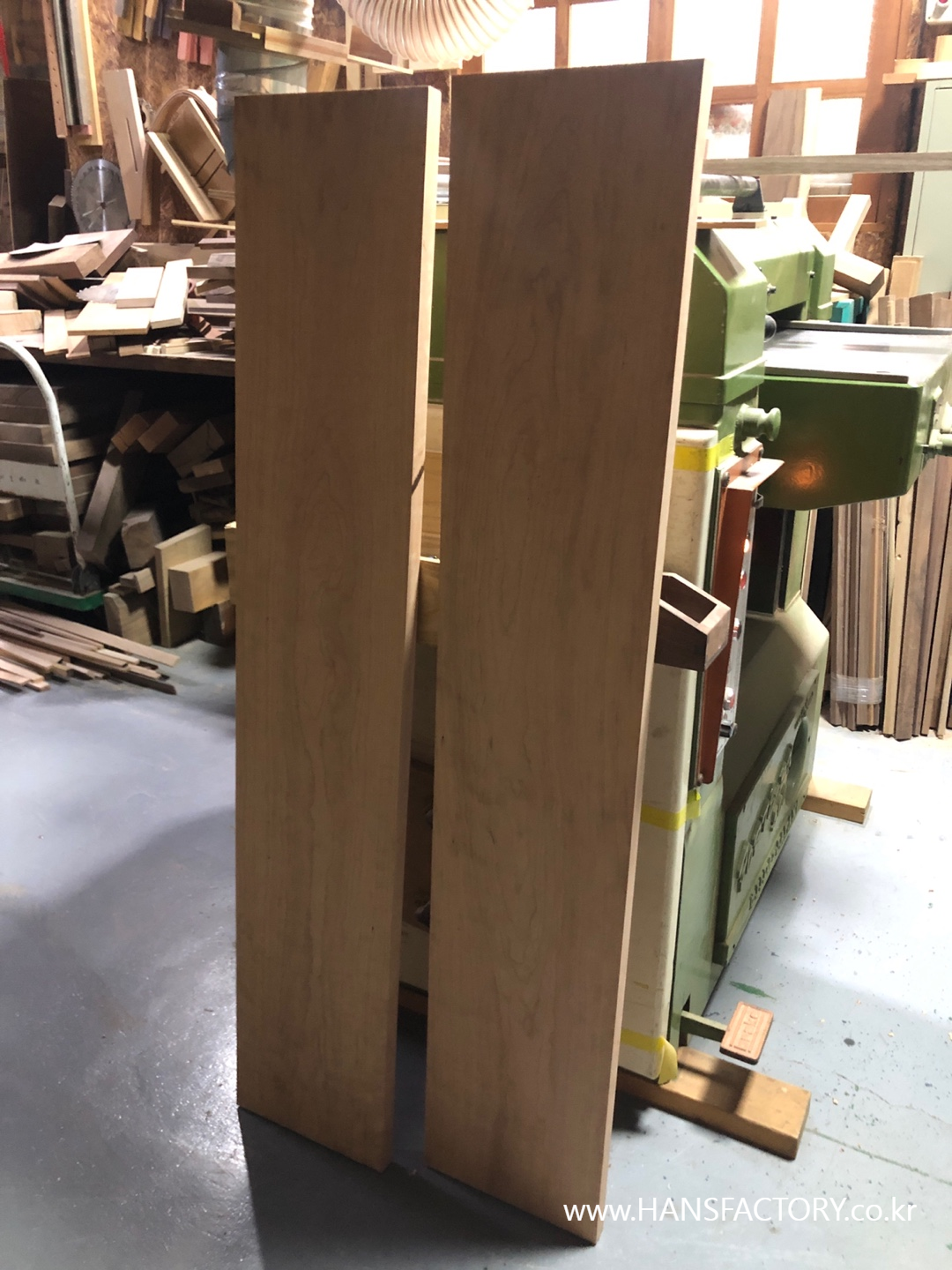

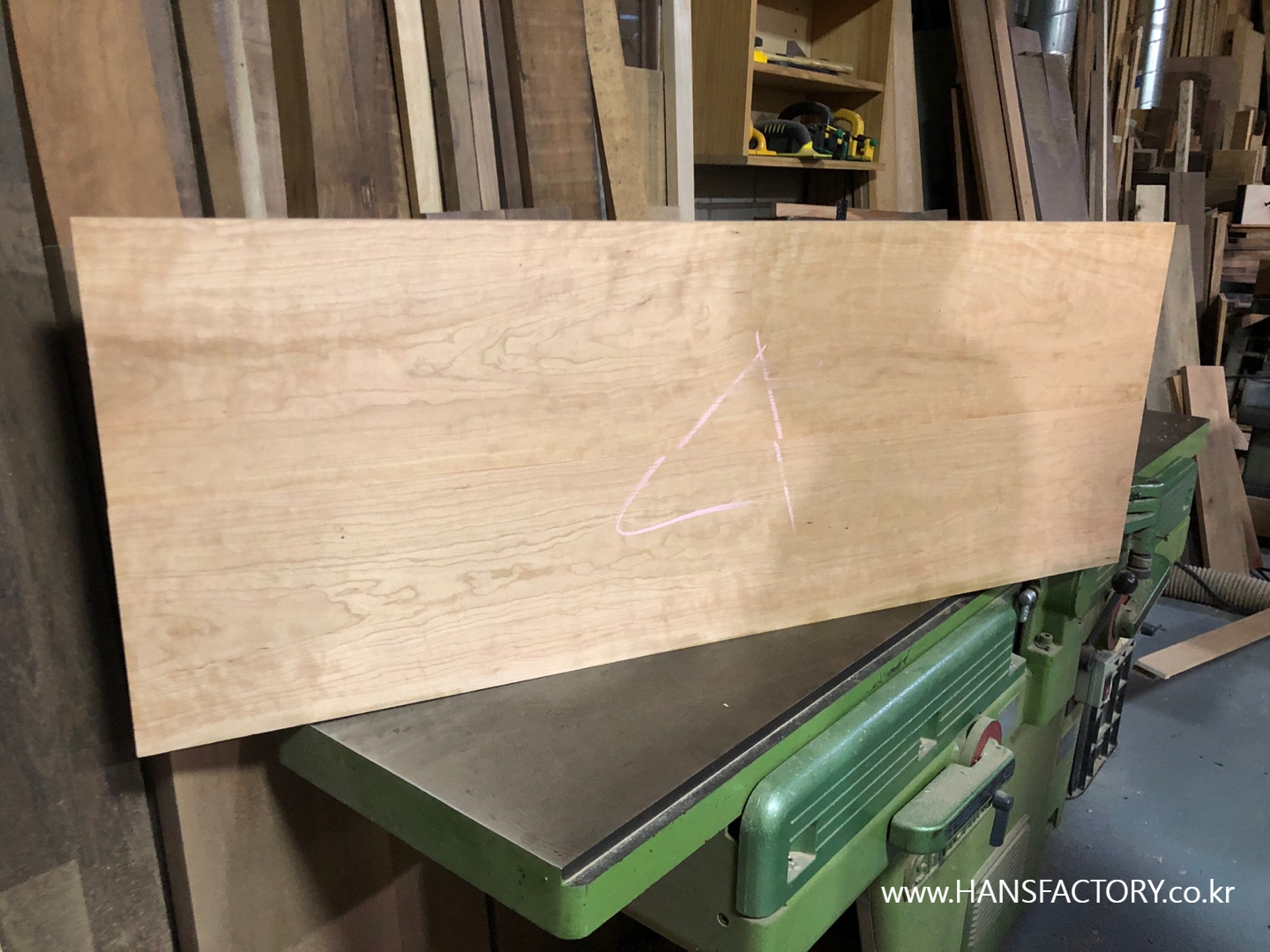

벚나무(체리목) 원목을 목재 창고를 뒤져서 꺼낸 뒤

갈라짐이나 옹이 같은 지저분한 부분을 배제하면서

상태 좋고~ 크기 적당한 것만 골라 깎고~ 가르고~ 재단하고~

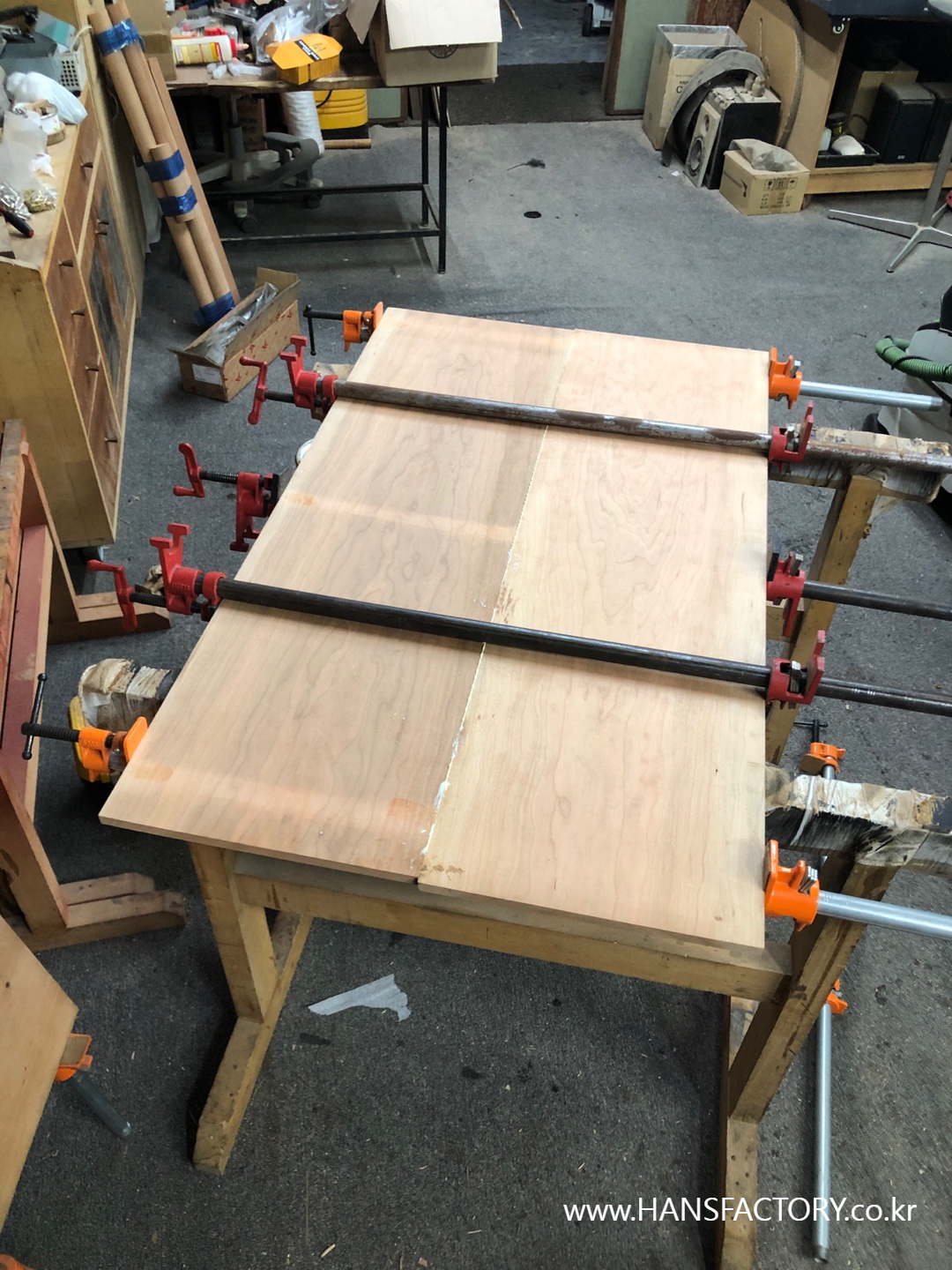

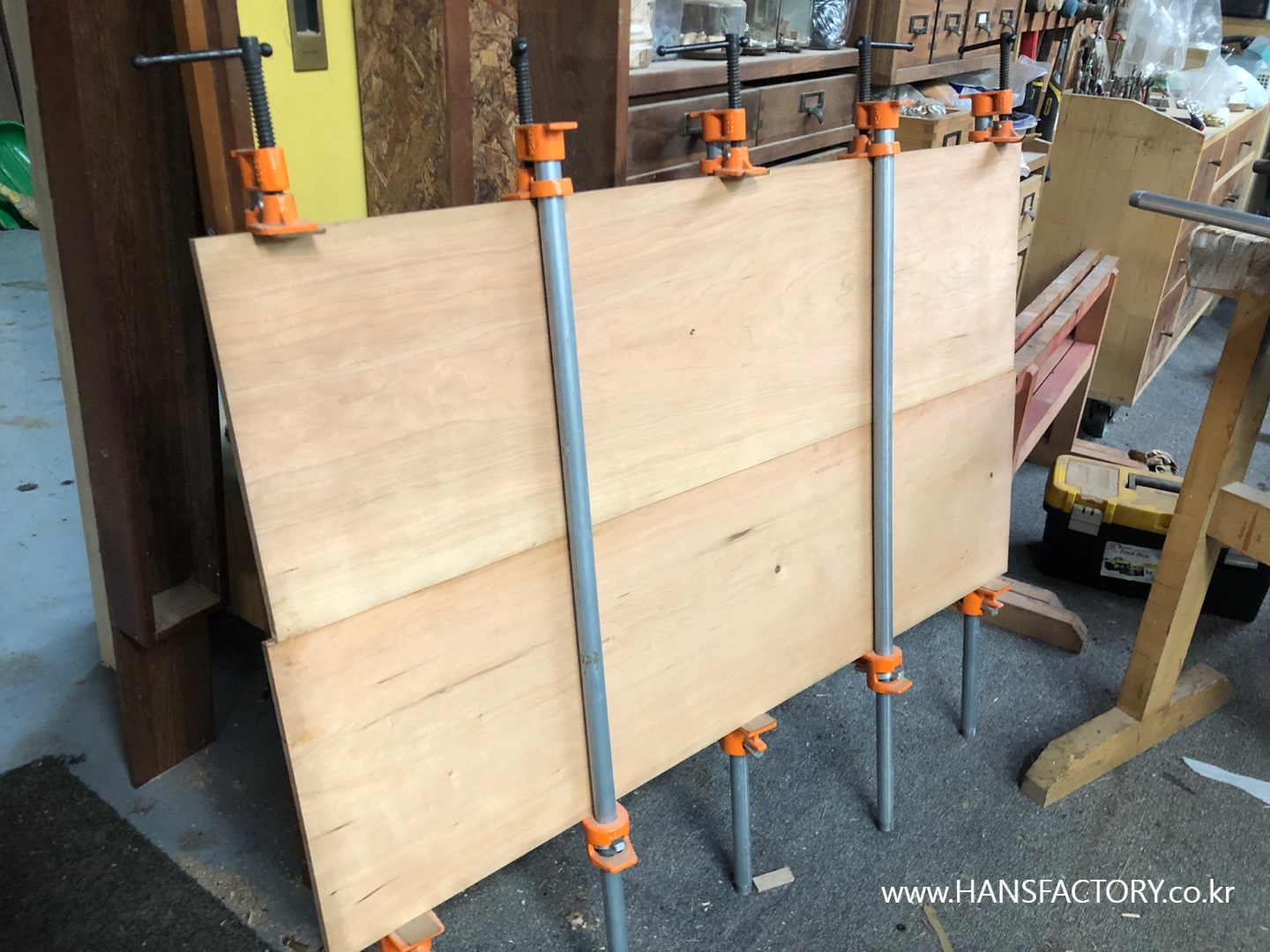

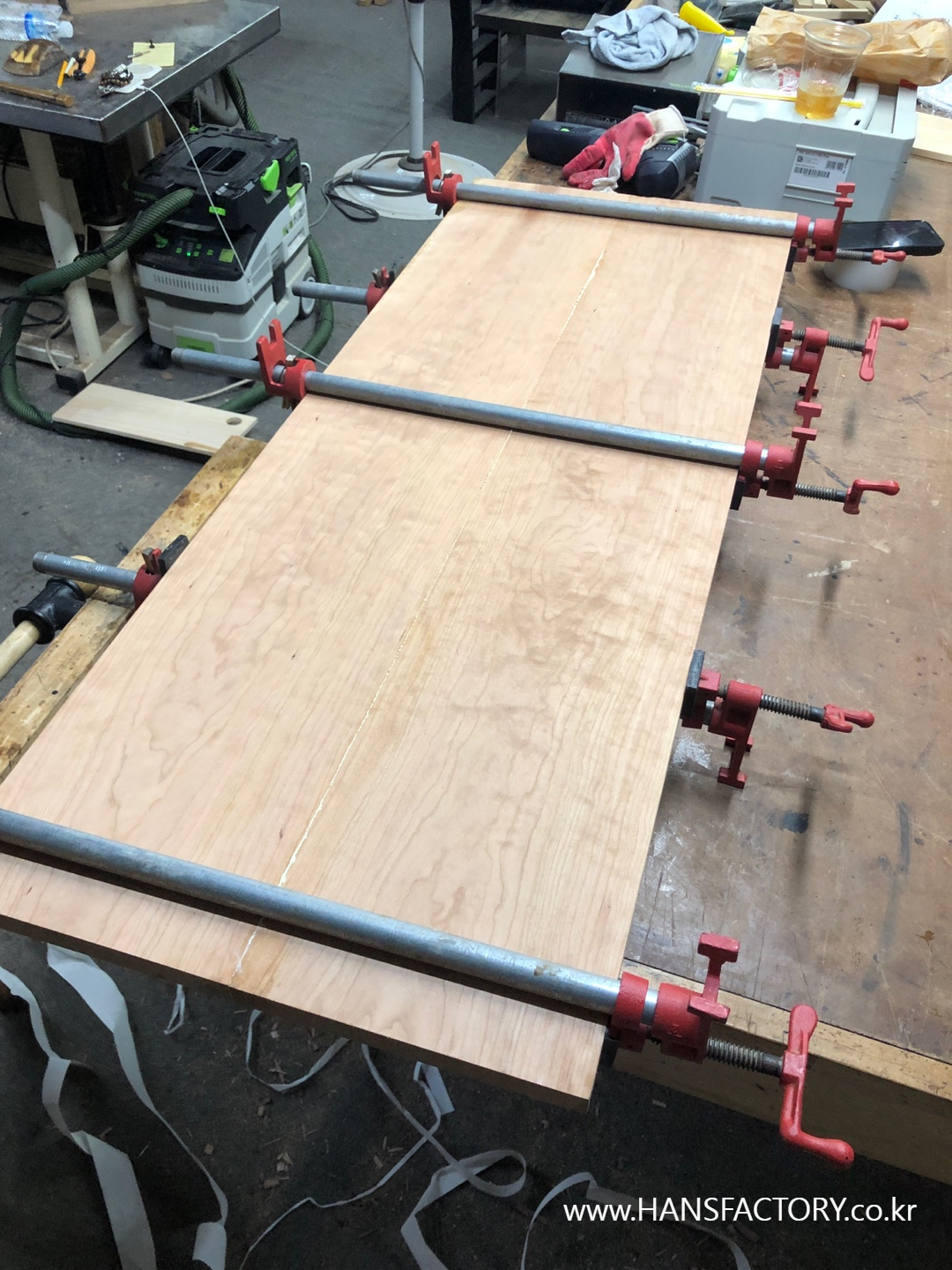

두께를 맞추고~ 집성해서 차근차근 준비를 합니다.

이 과정에서 실제 필요한 자재의 양보다 2~3배의 로스가 생깁니다. ㅠㅠ

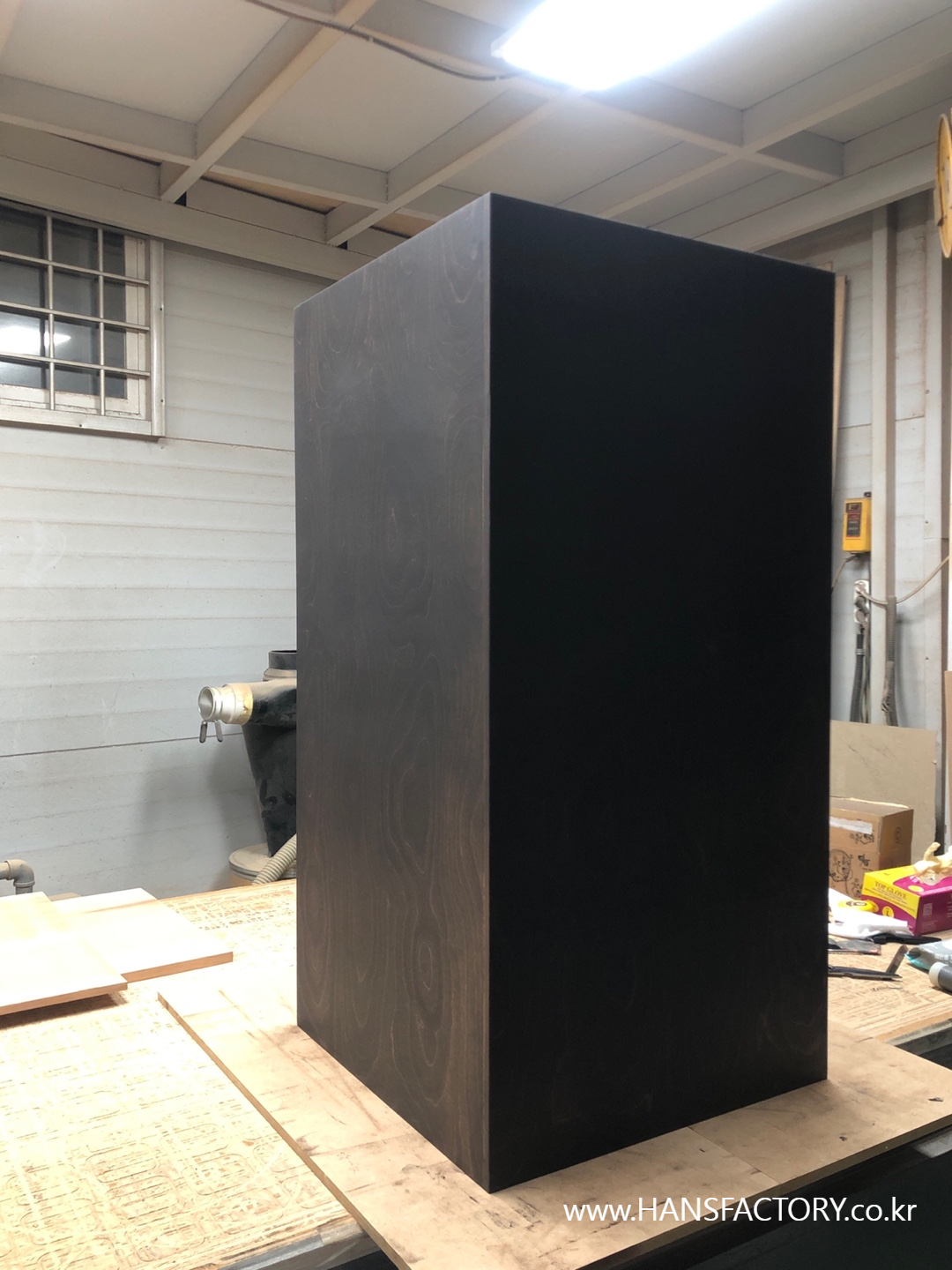

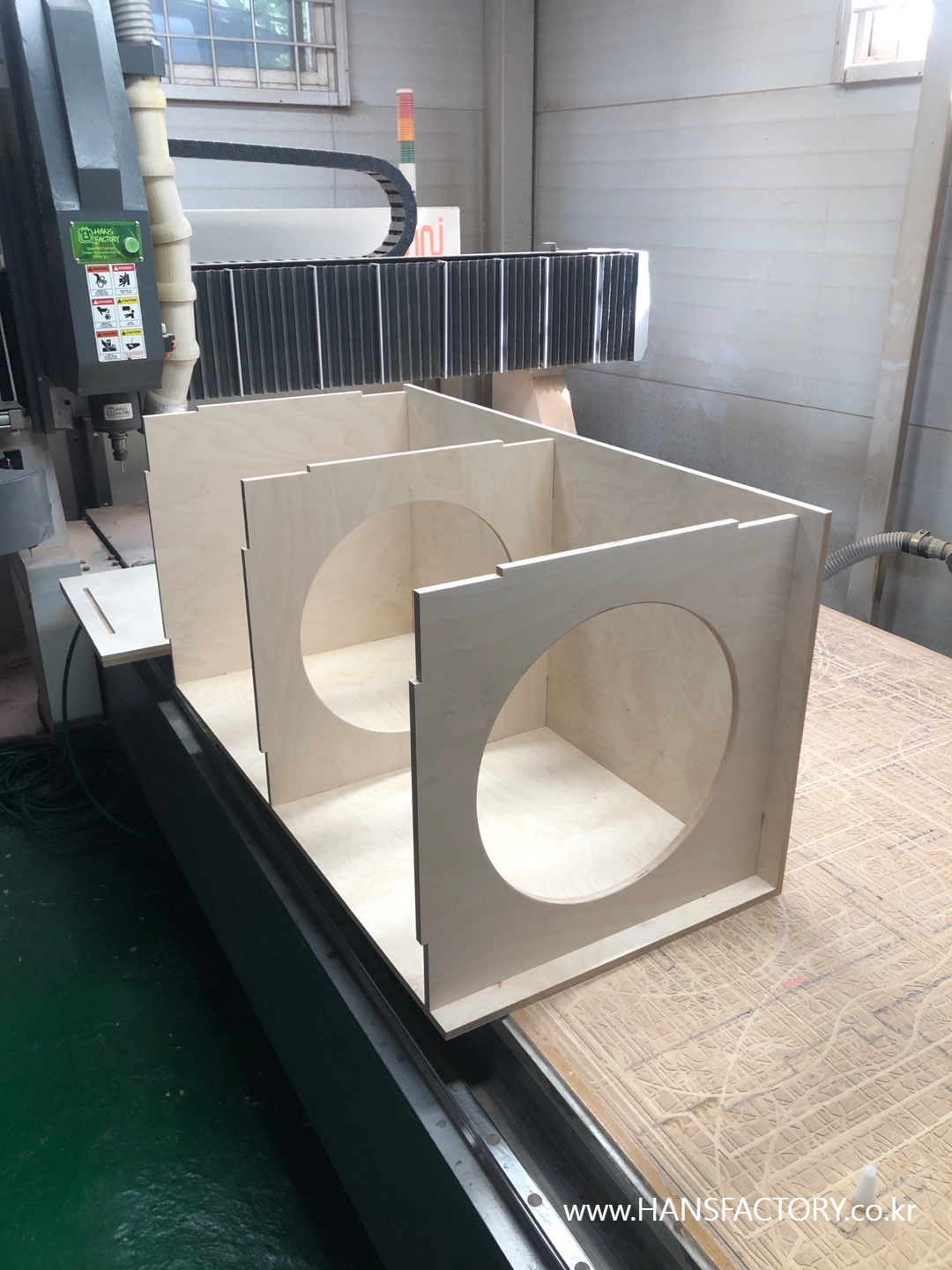

먼저 전시 받침대부터 제작에 들어갑니다.

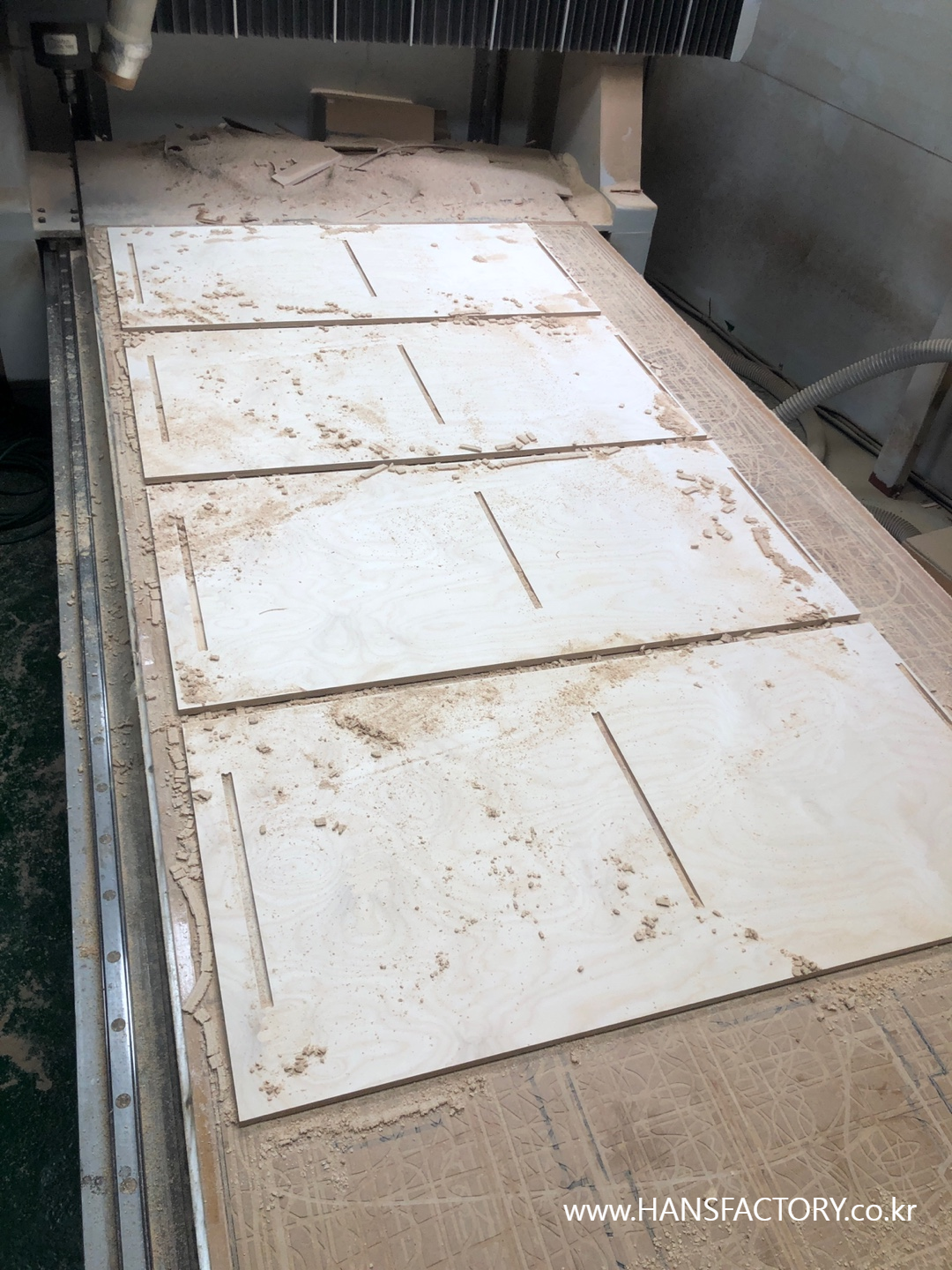

자작나무 판재를 정밀하게 재단+가공해서

가로 500mm x 세로 500mm x 높이 1000mm 크기로 만들고

제작 요청사항인 다크 브라운 월넛 색상으로 7~8회 수작업 도장을 해주었습니다.

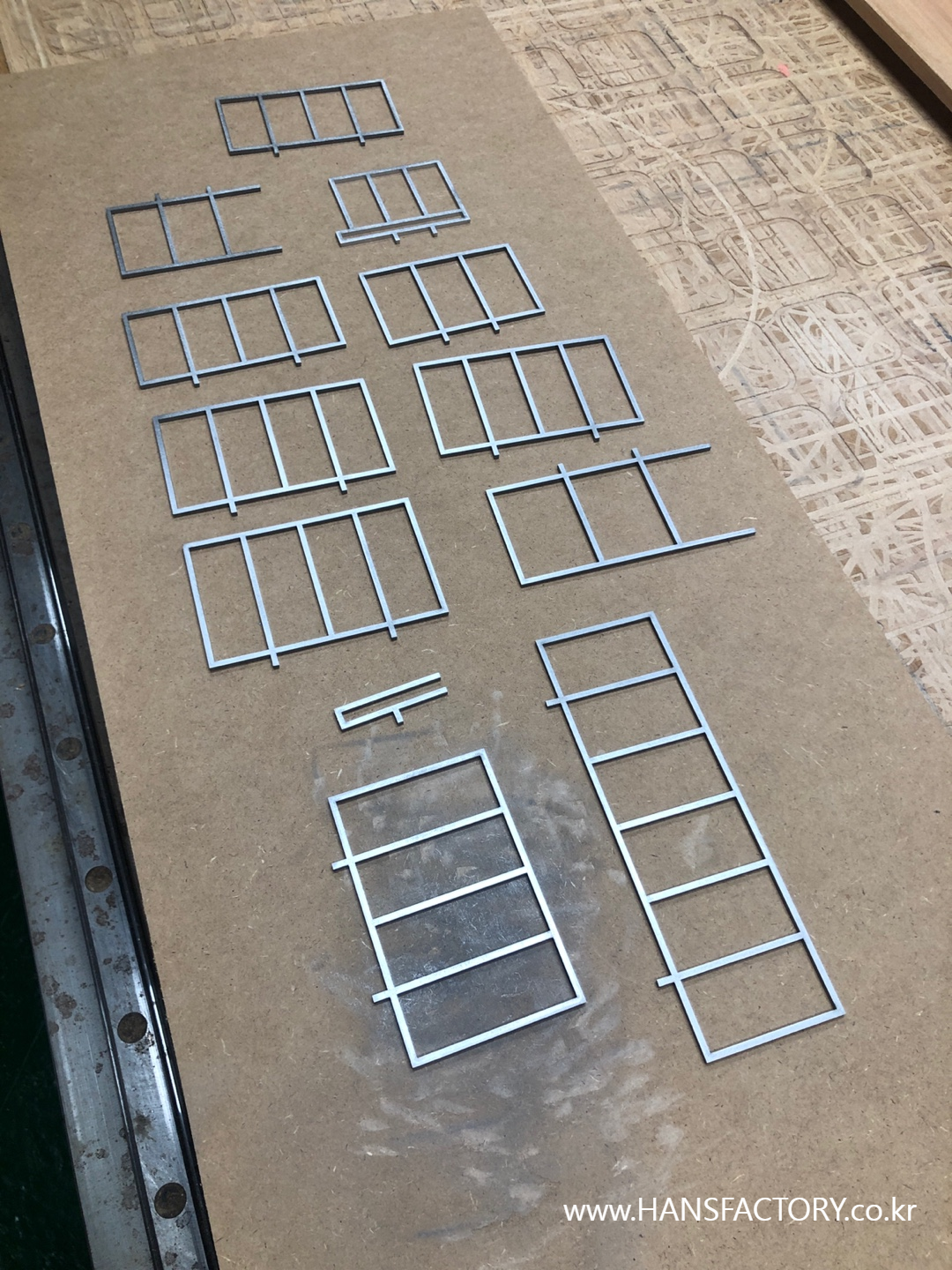

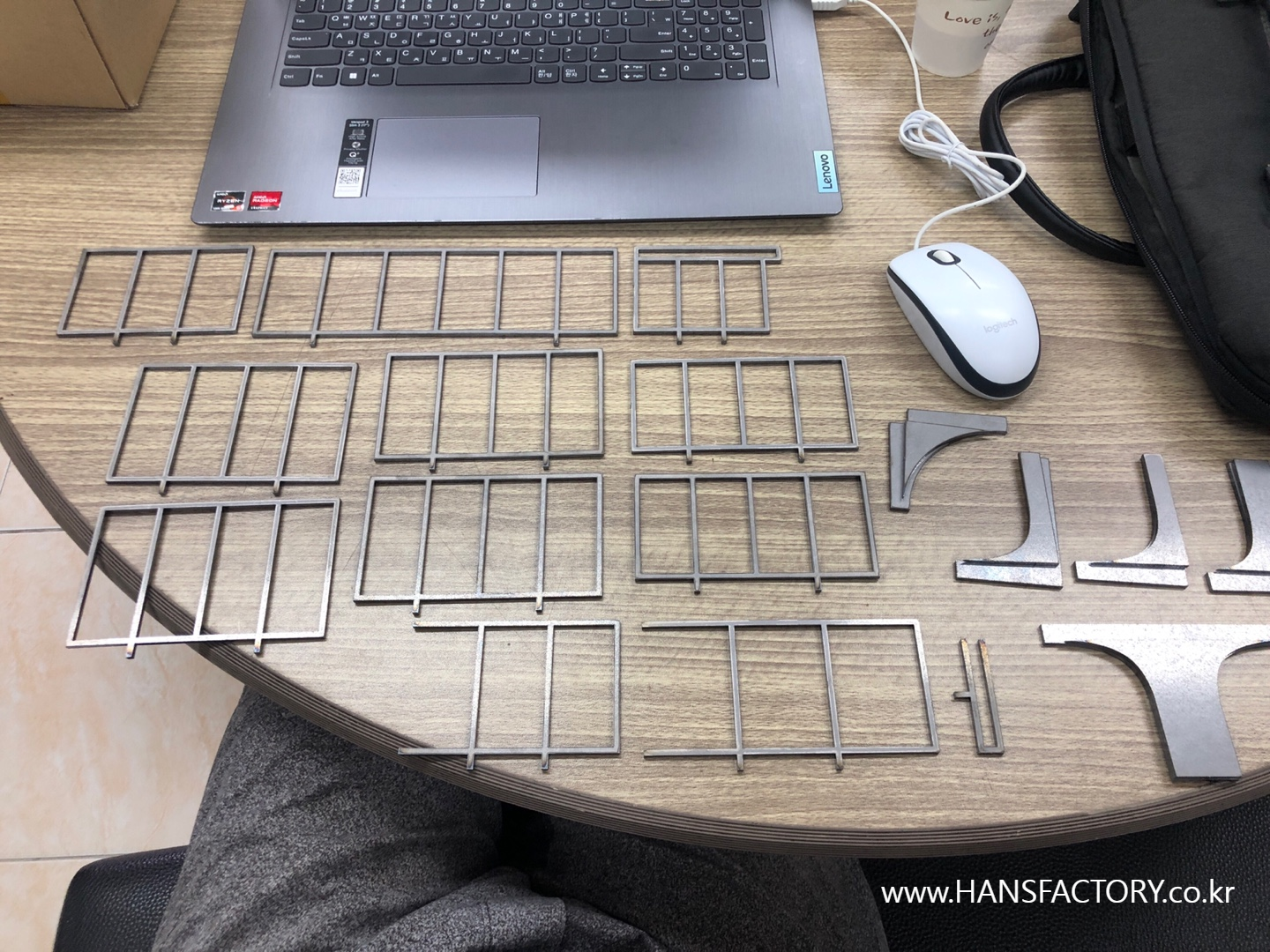

자~ 다음은 샤시, 창호 부분을 표현해 줄 금속들을 가공해 주려고요

가늘고~ 섬세함이 필요한^^ 부품들입니다.

금속 부품들은 준비된 것 같고요~

이제 메인 제작이 시작되는데~

음~ 긴장되는군요^^

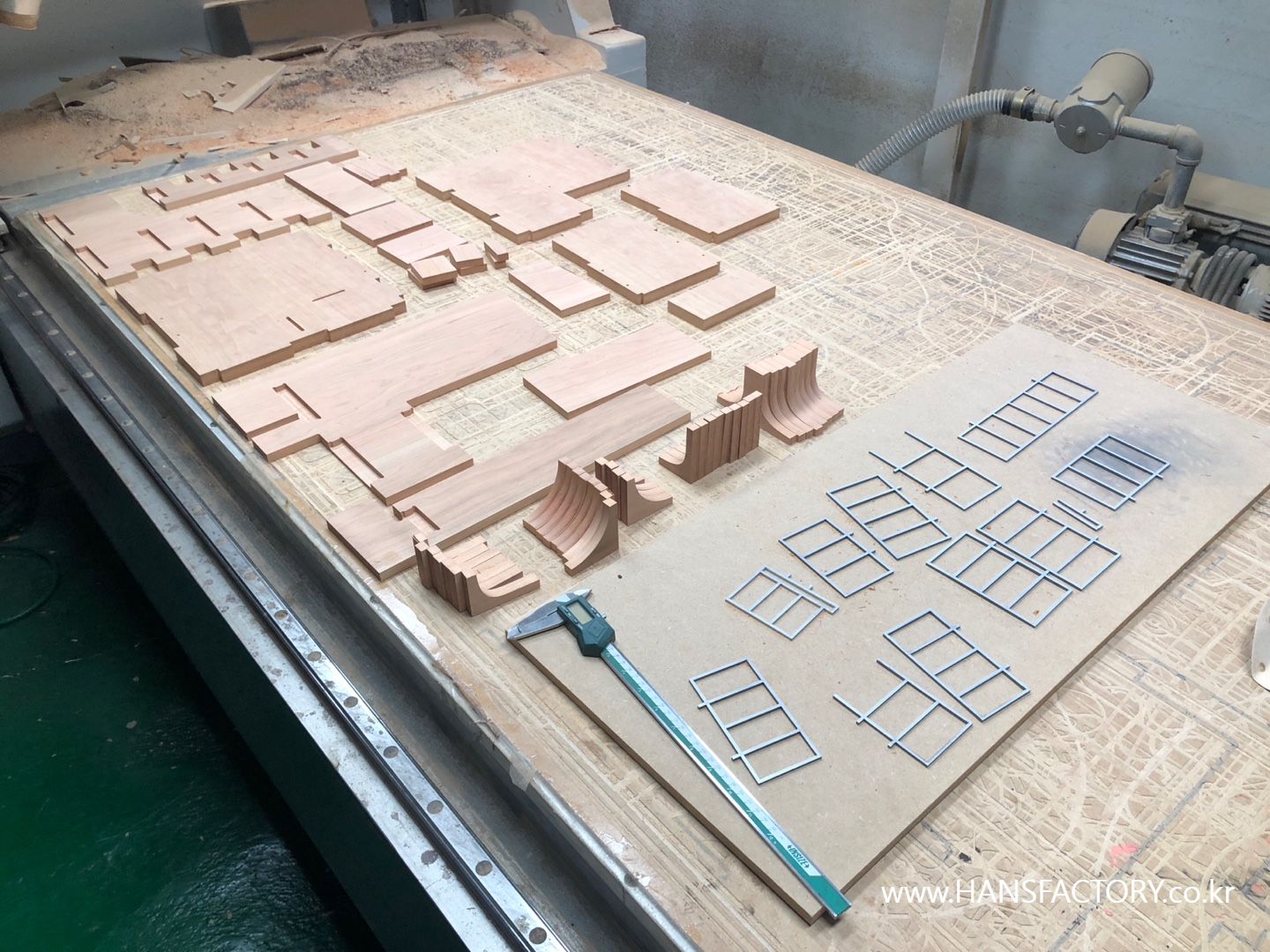

긴장감을 유지하면서 파트별 부품들을 하나씩 준비해 나가는데...

이번 건축 모형은 짜맞춤 가구를 만들듯

각 파츠들이 맞물려 조립되도록 설계를 해주었고

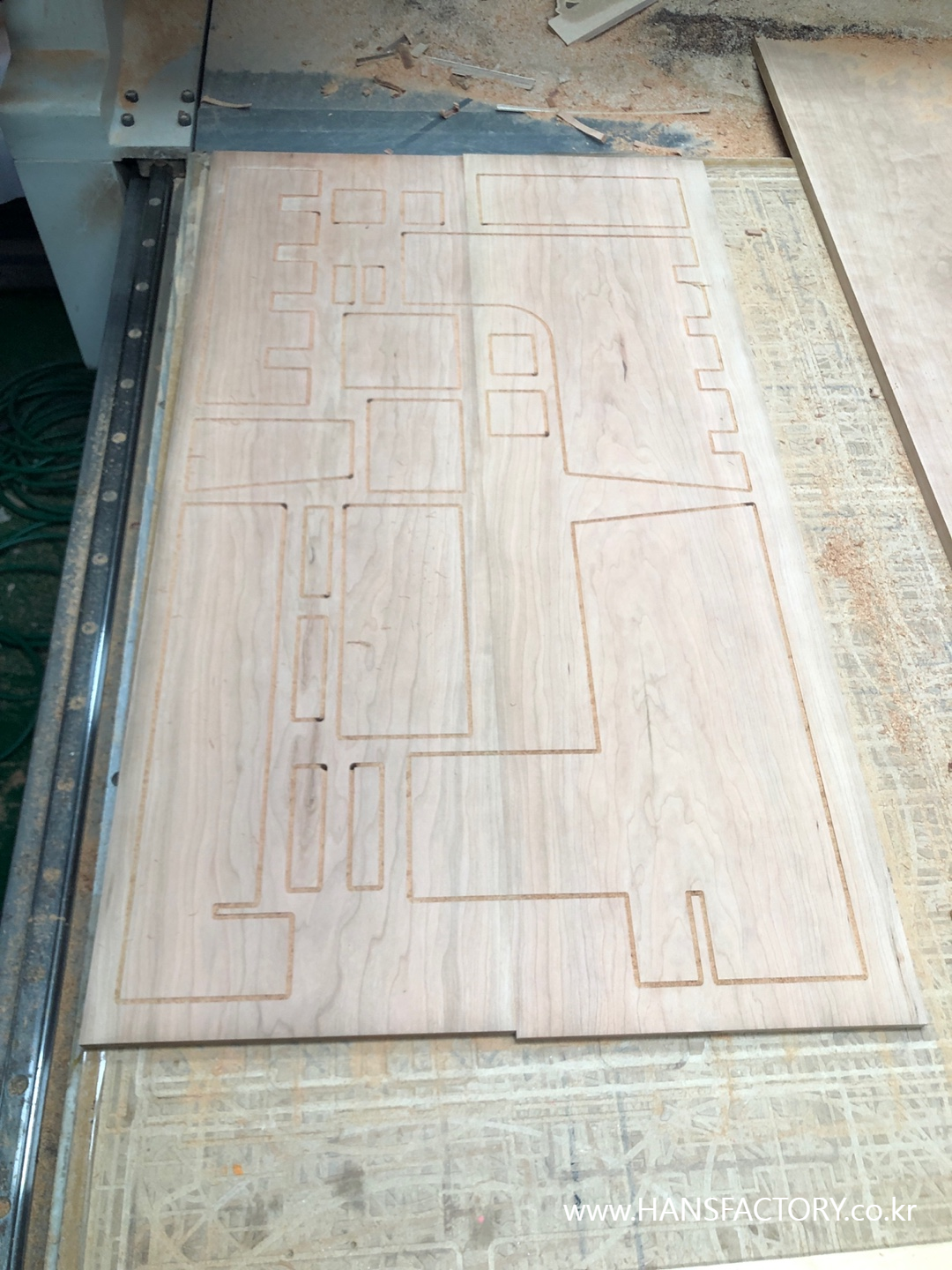

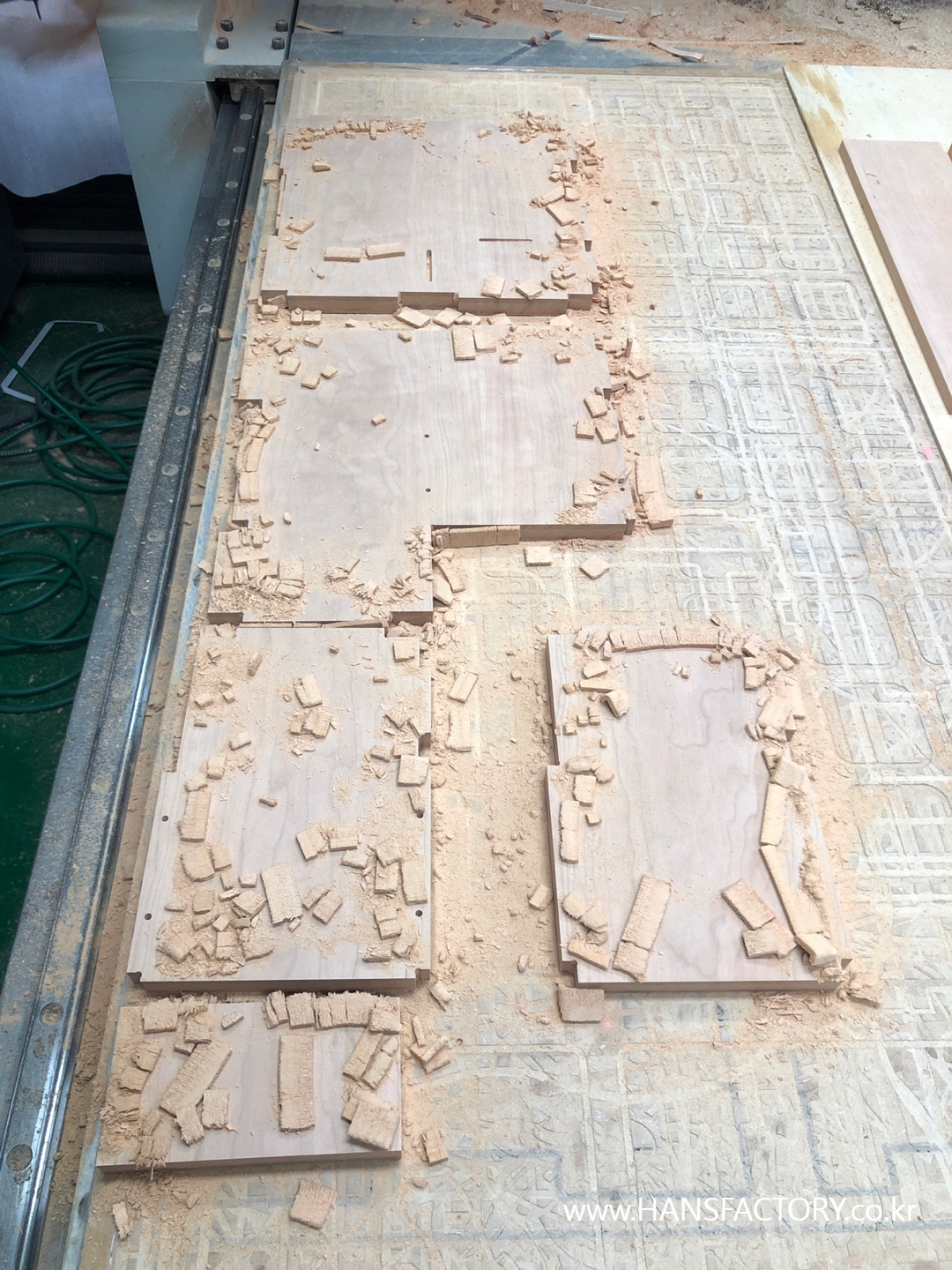

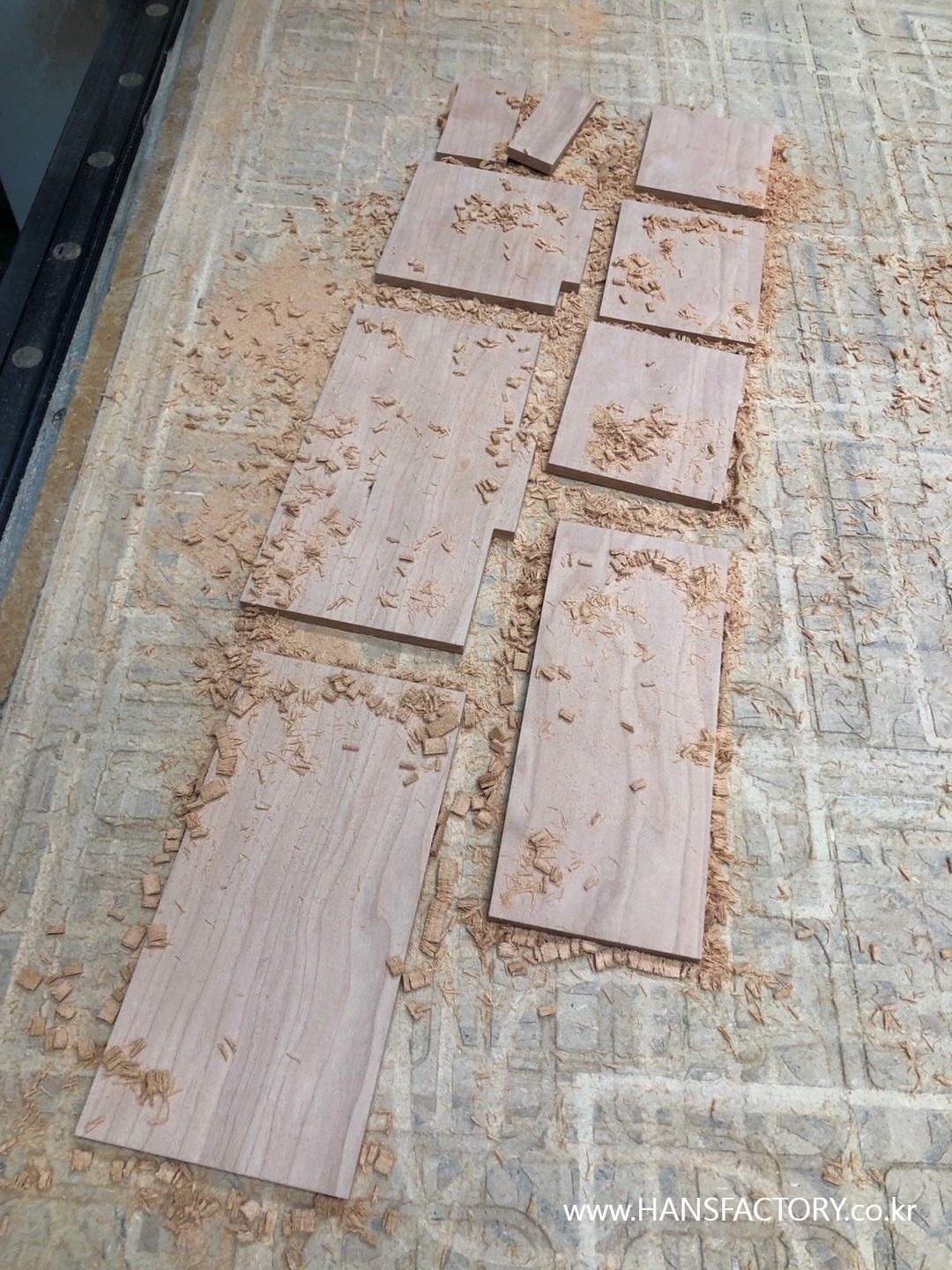

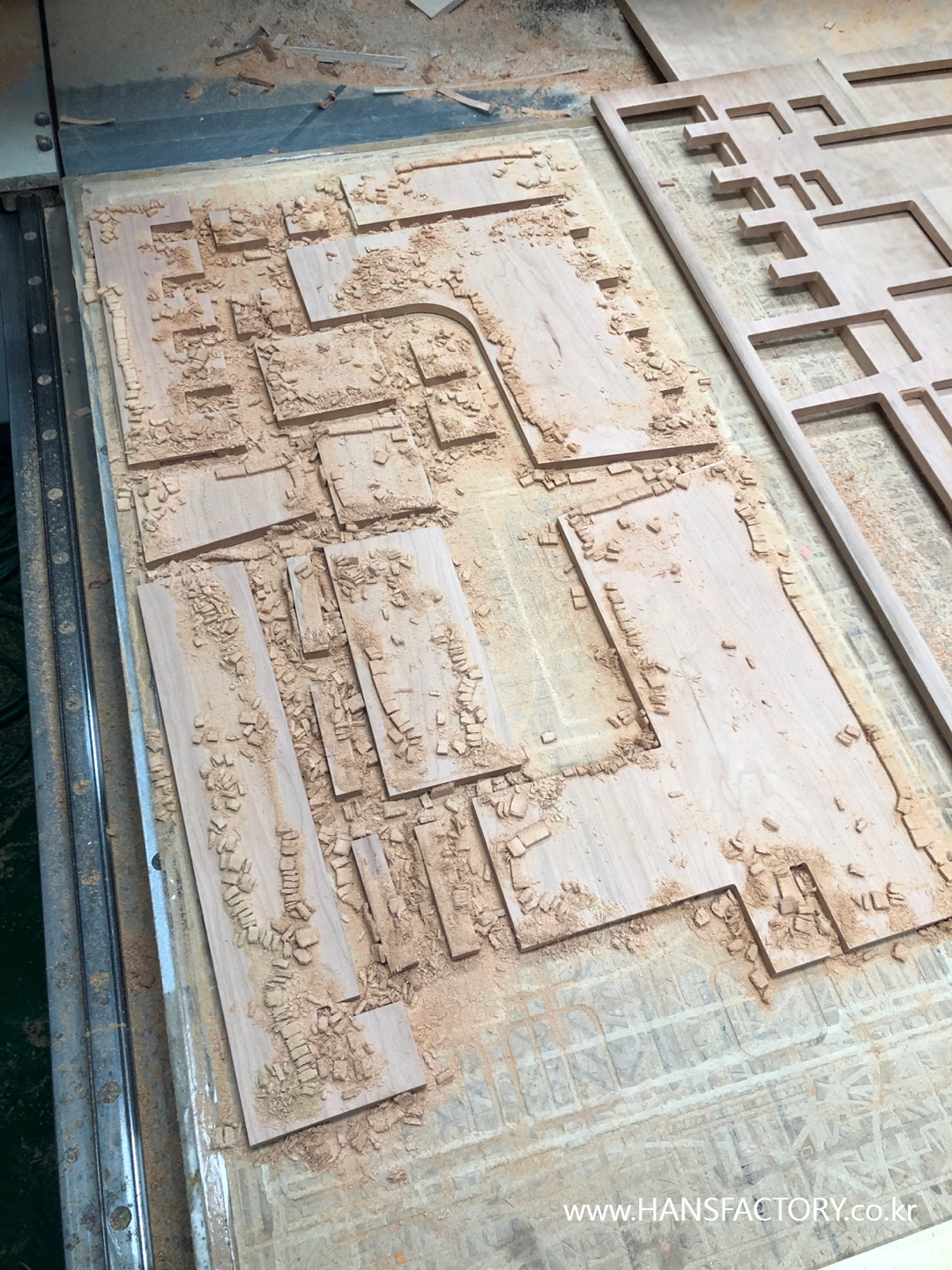

CNC가공으로 각 부품들을 정밀하게 만들었습니다.

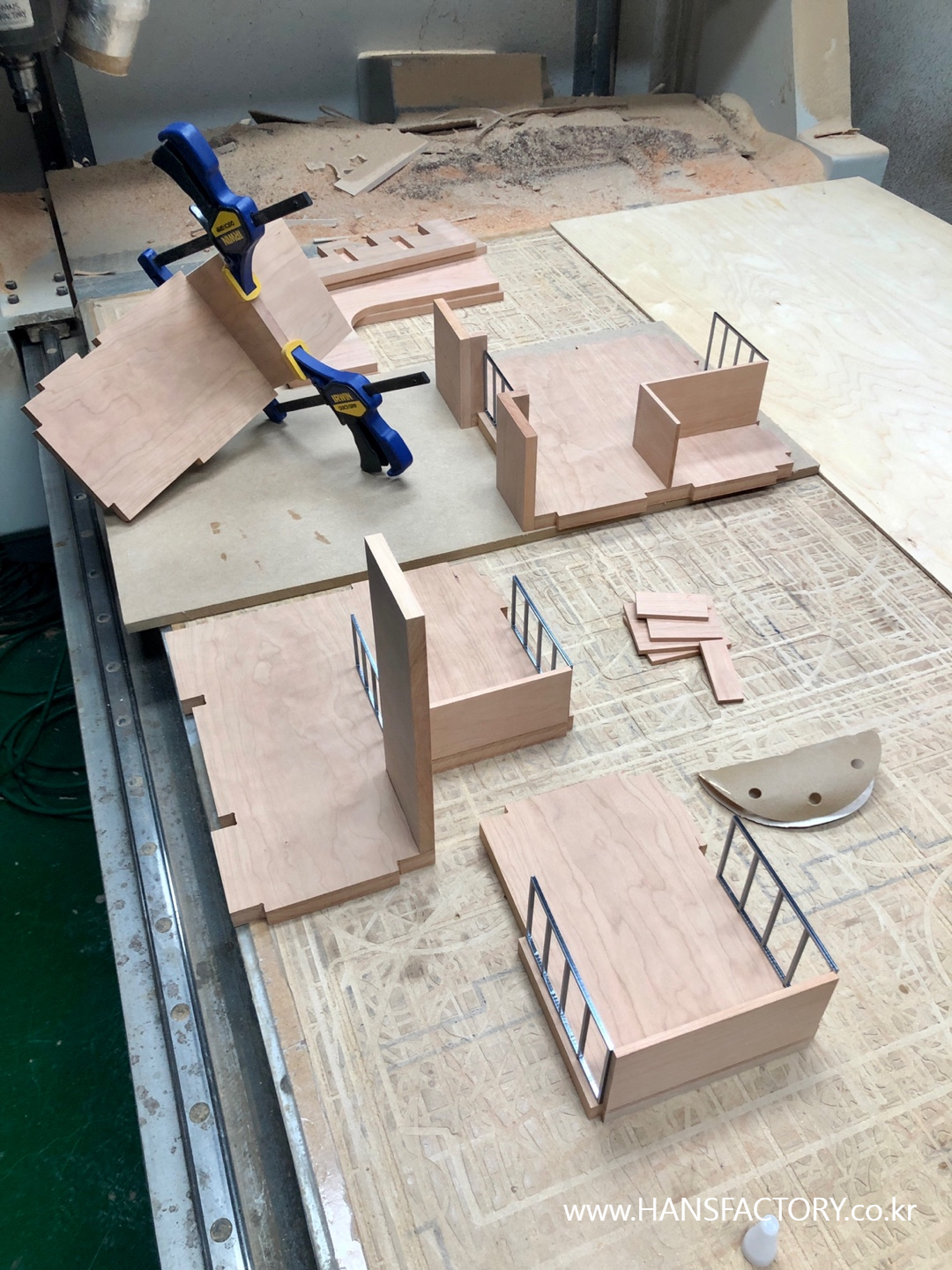

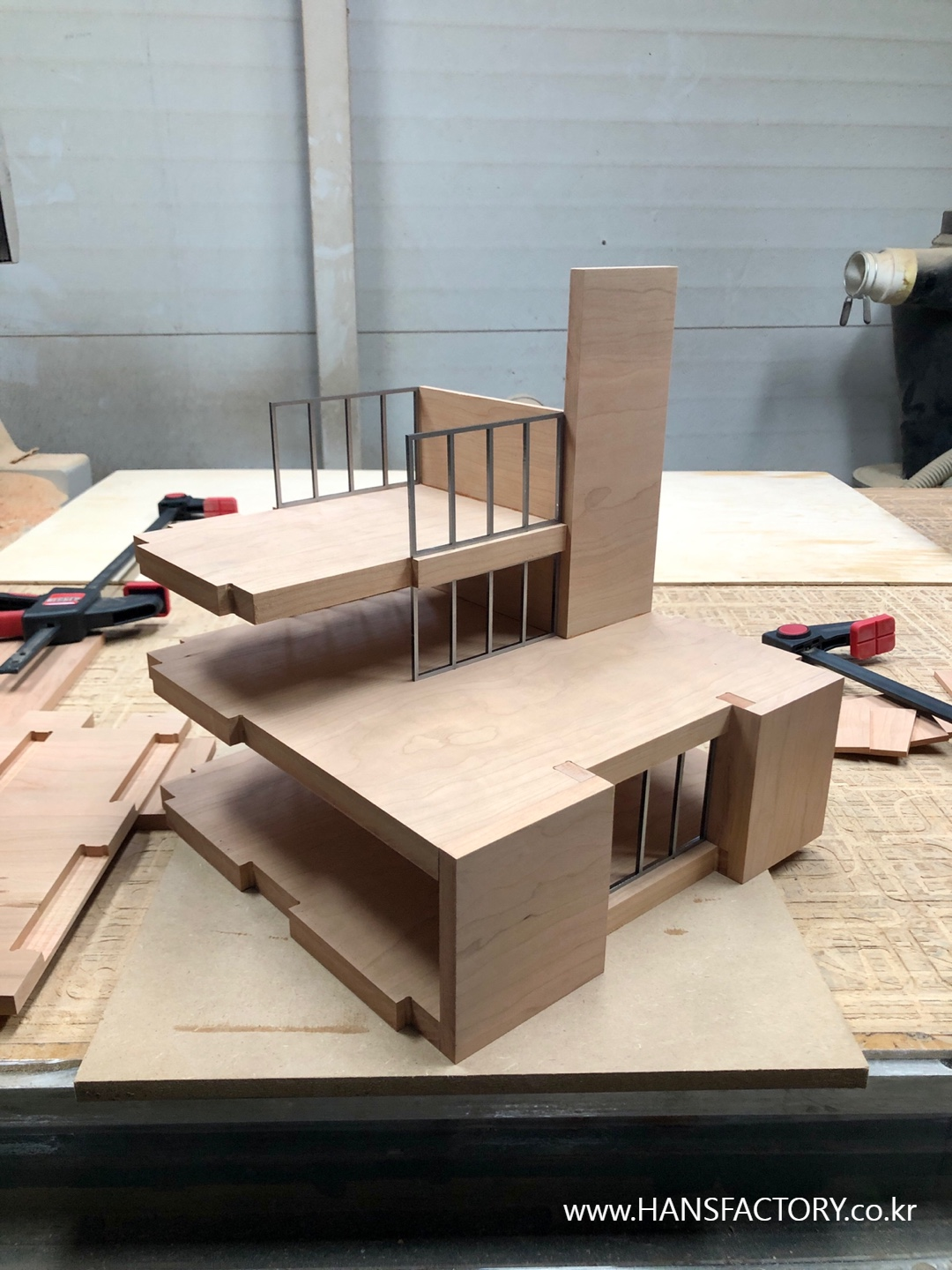

이제 준비된 부품들을 한 층 씩 조립해서 건물을 올리기 시작합니다.

조립 순서와 부품들을 체크하면서 마치 실제 건물을 짓는다는 느낌으로

꼼꼼하게 진행을 합니다. 실수하면 큰일 나거든요^^;;

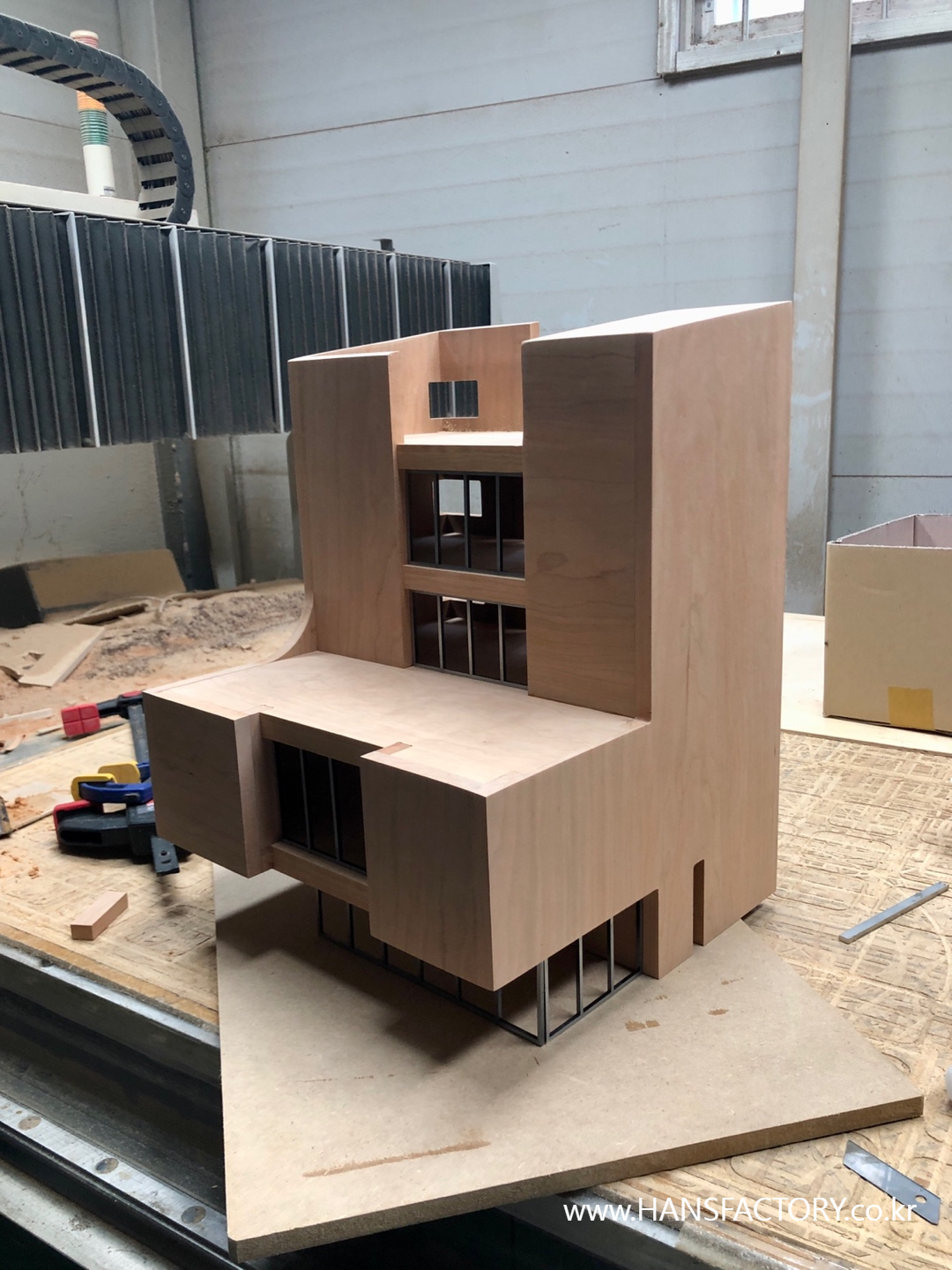

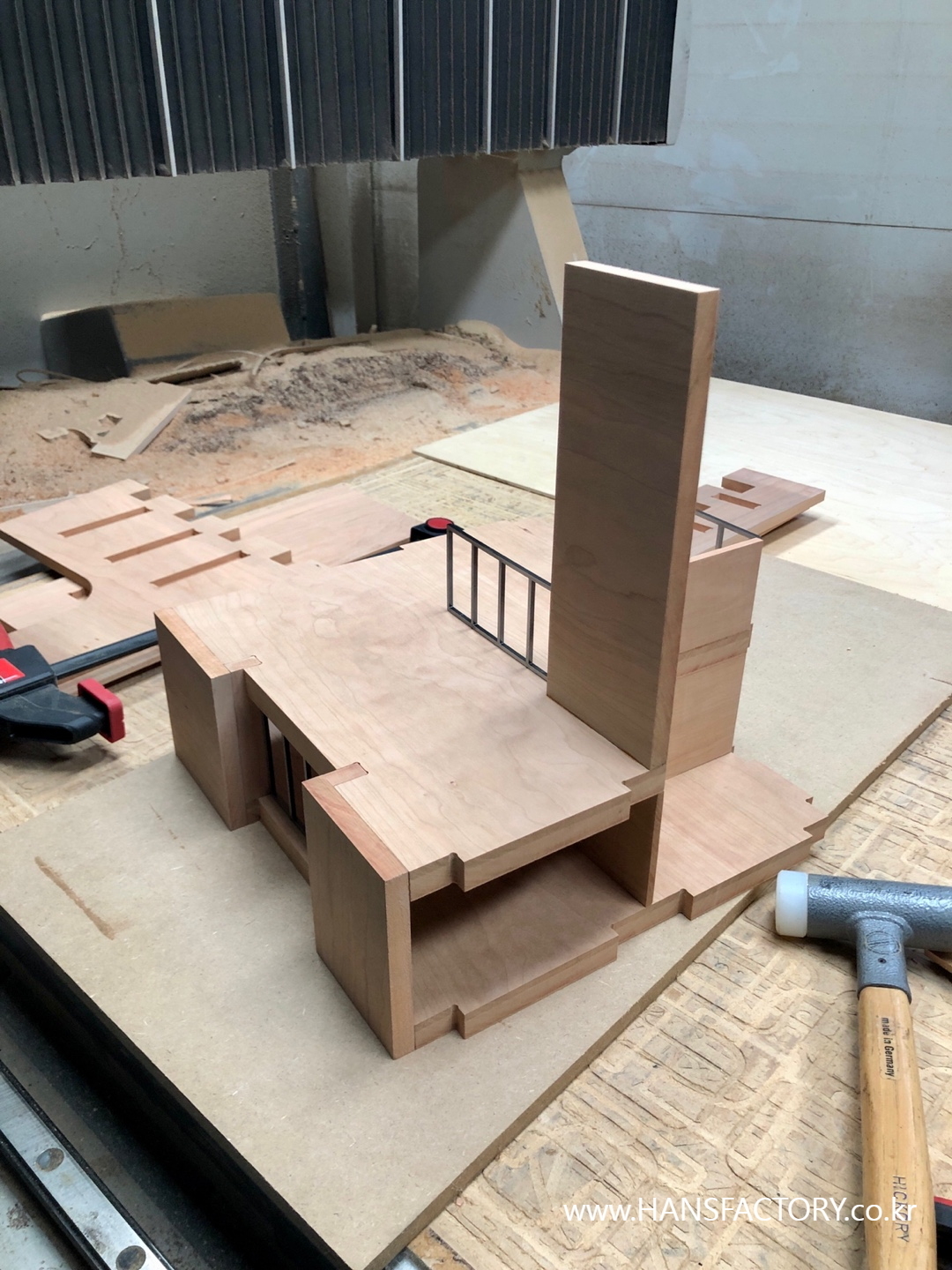

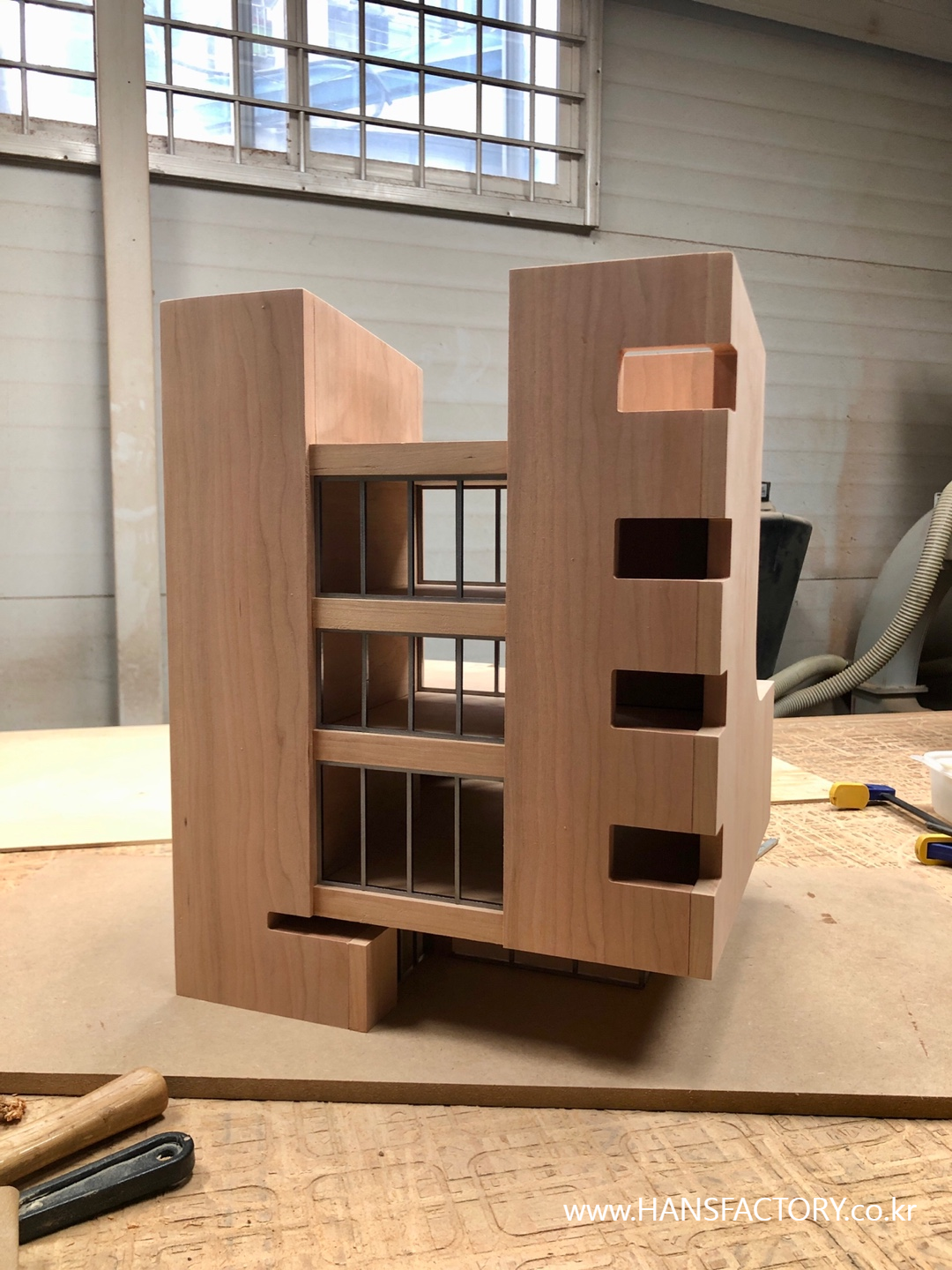

슬슬 모양을 갖춰가고 있습니다.

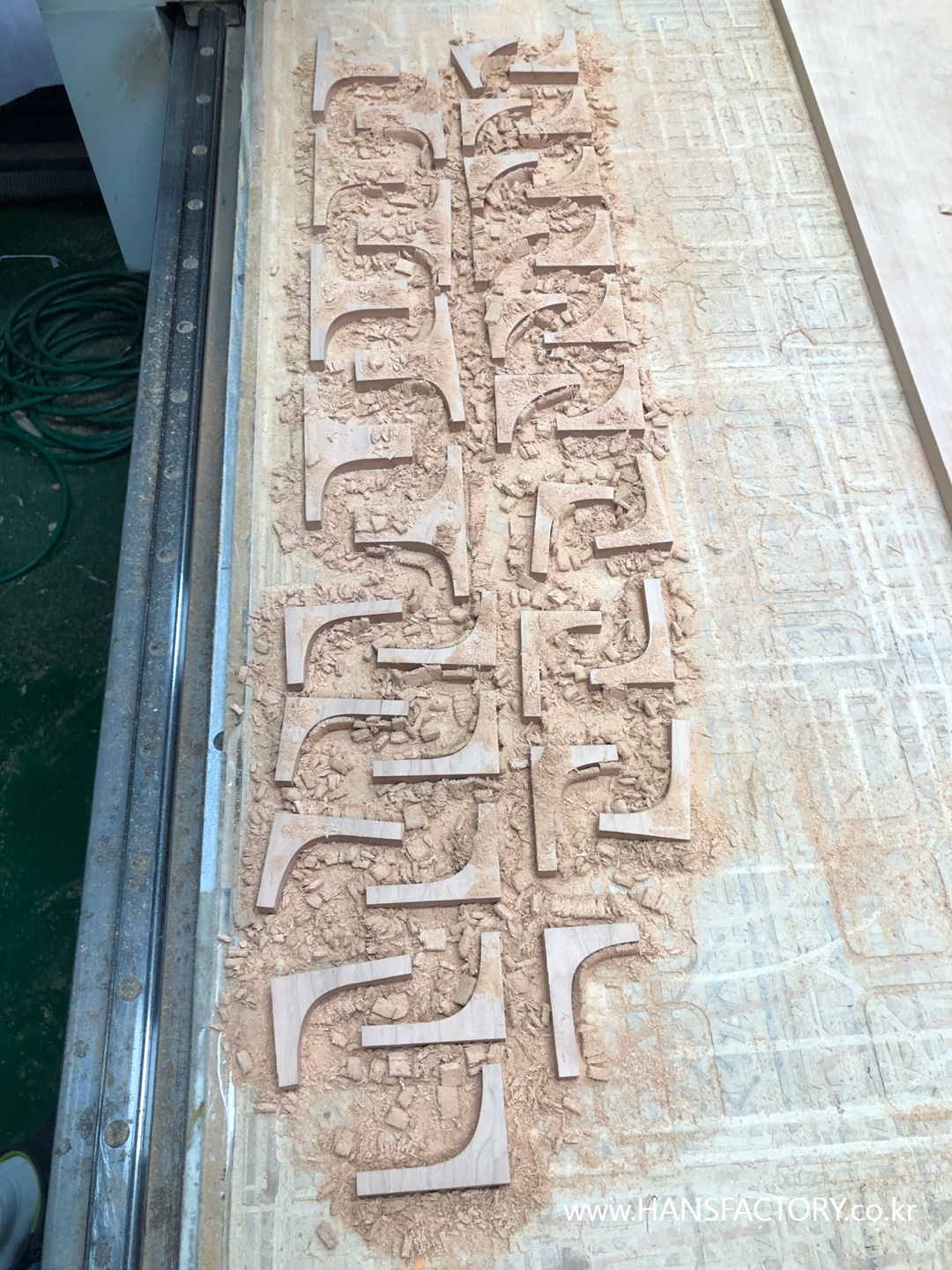

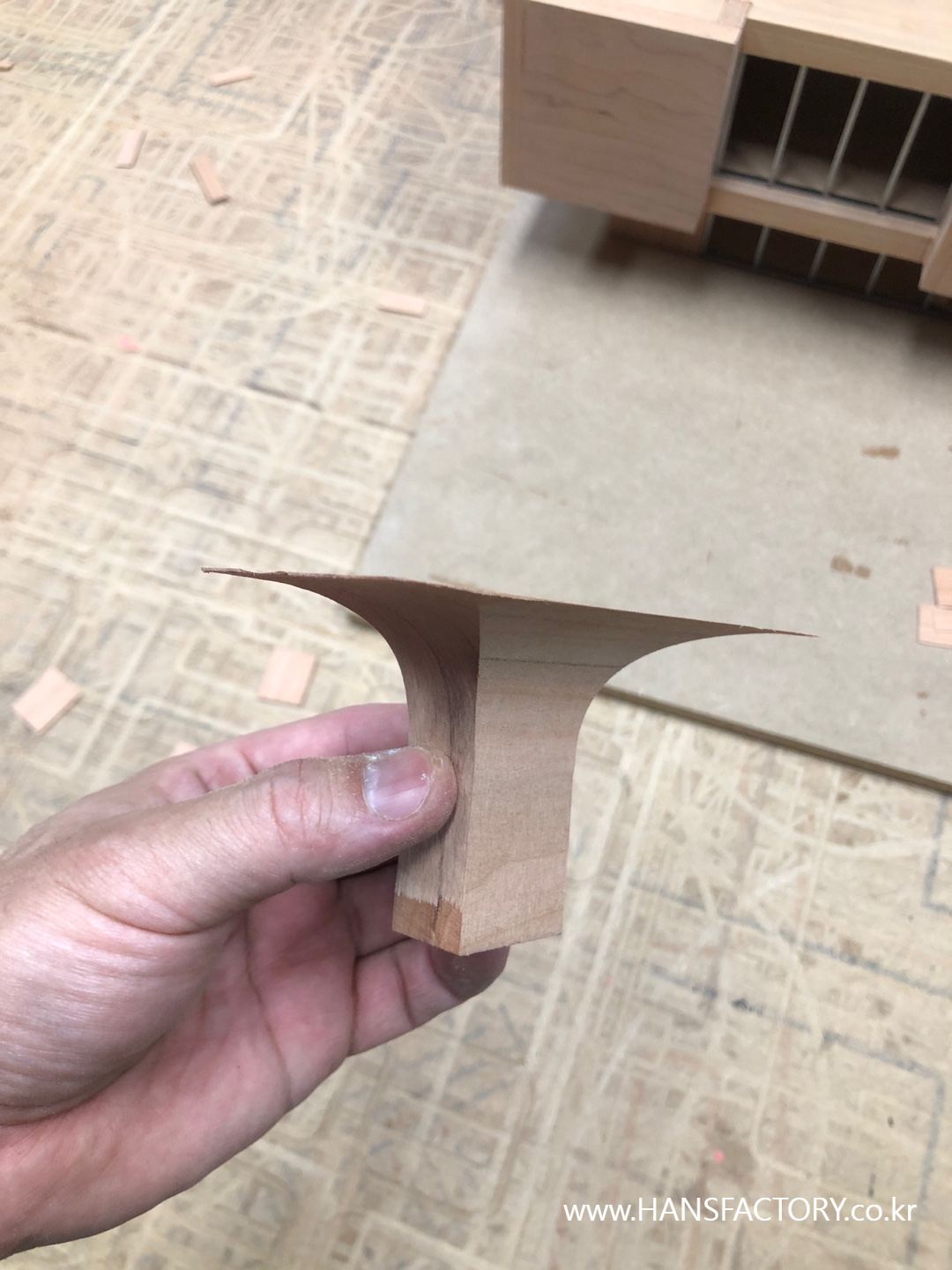

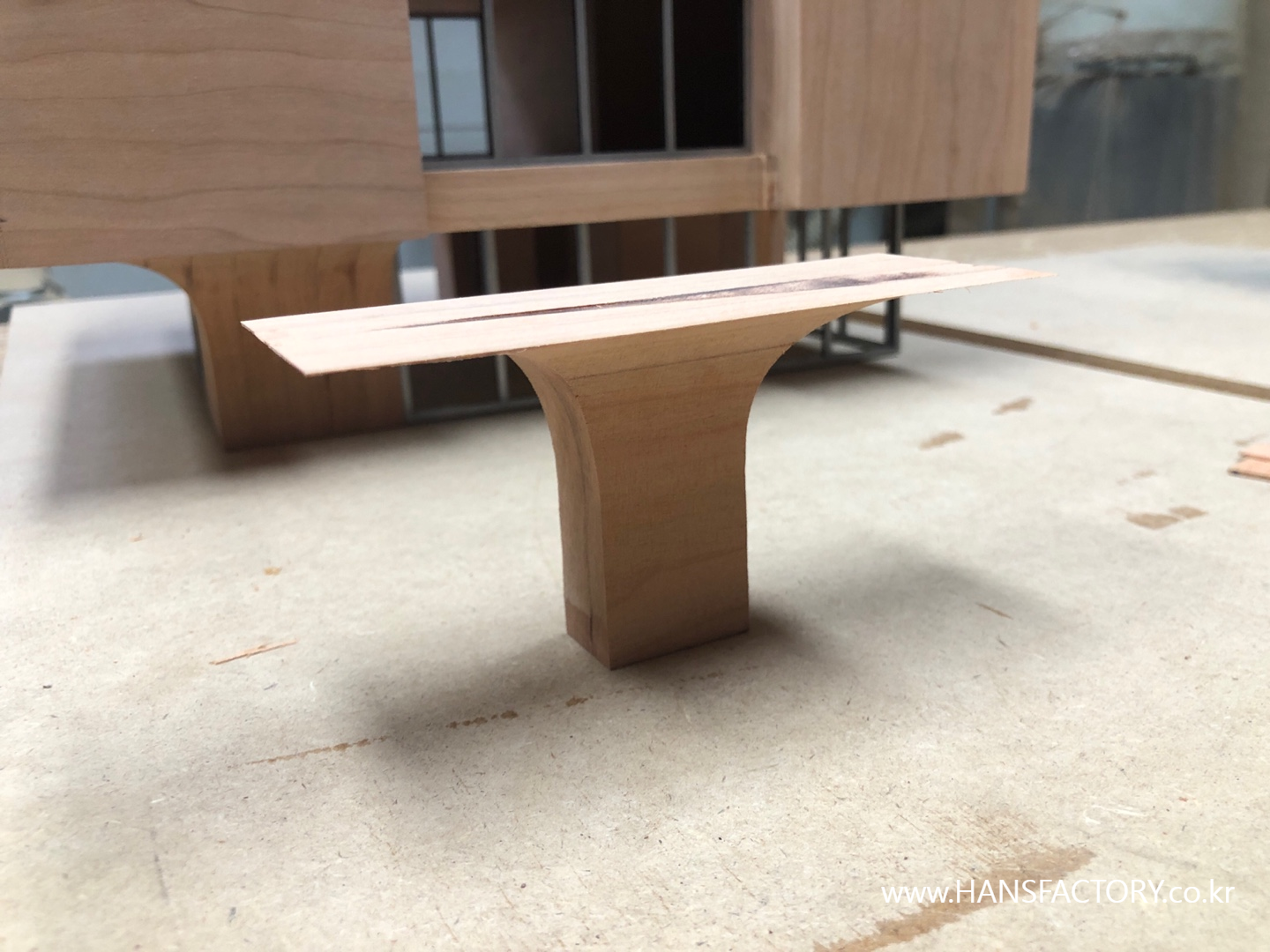

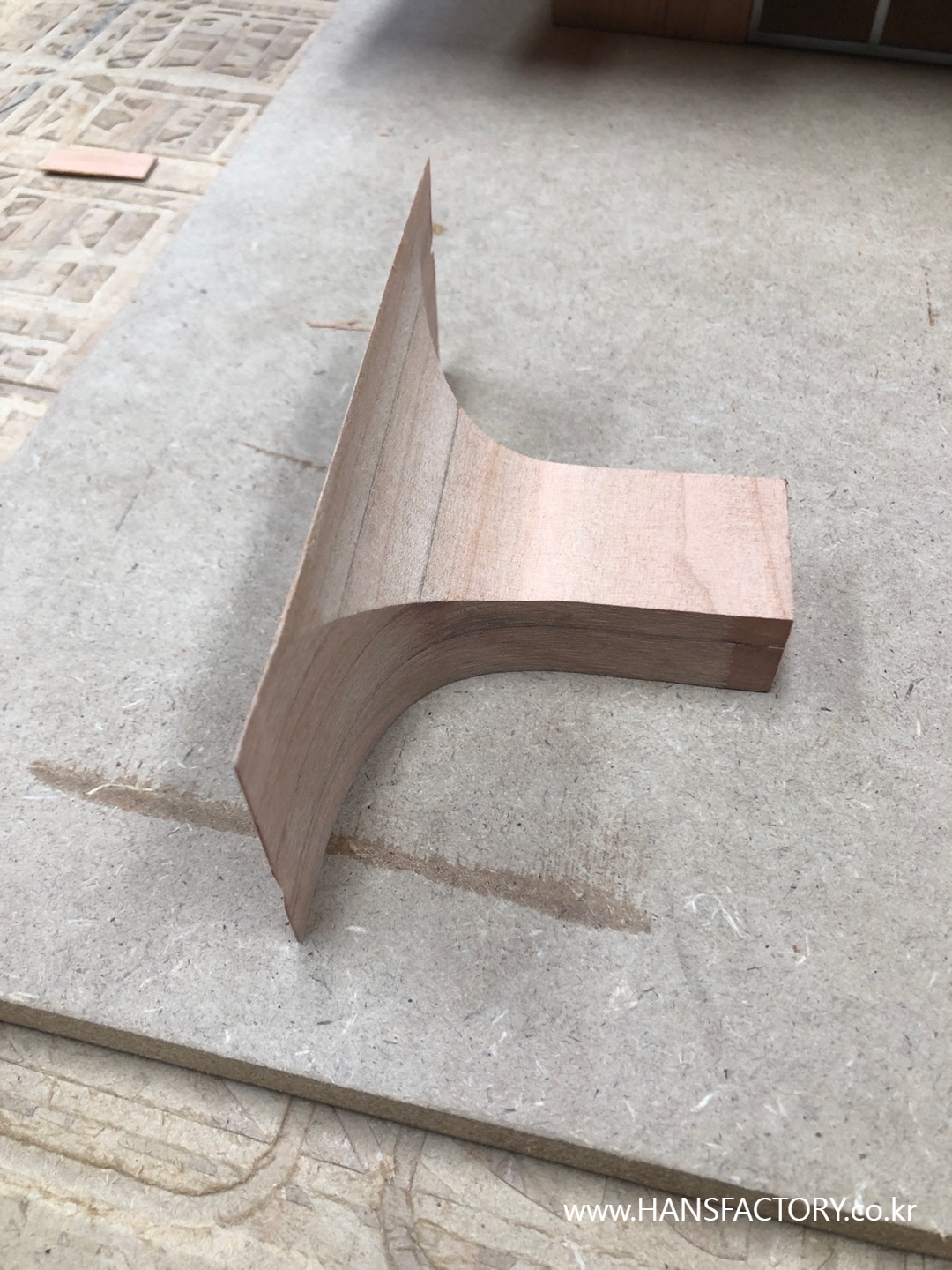

이번 역삼동 725-63 건물에는 다른 건물에서 보기 힘든 특별한 구조가 있었는데요

바로 라운드+아치 느낌의 구조들이 있었습니다.

사실 이 부분 만드는 게 가장~~~~~~ 어려운 부분 중에 하나였어요 ㅠㅠ

휴~~~

안도의 한숨과 또 다른 한숨이 나오는 부품이었어요 ㅋㅋㅋ

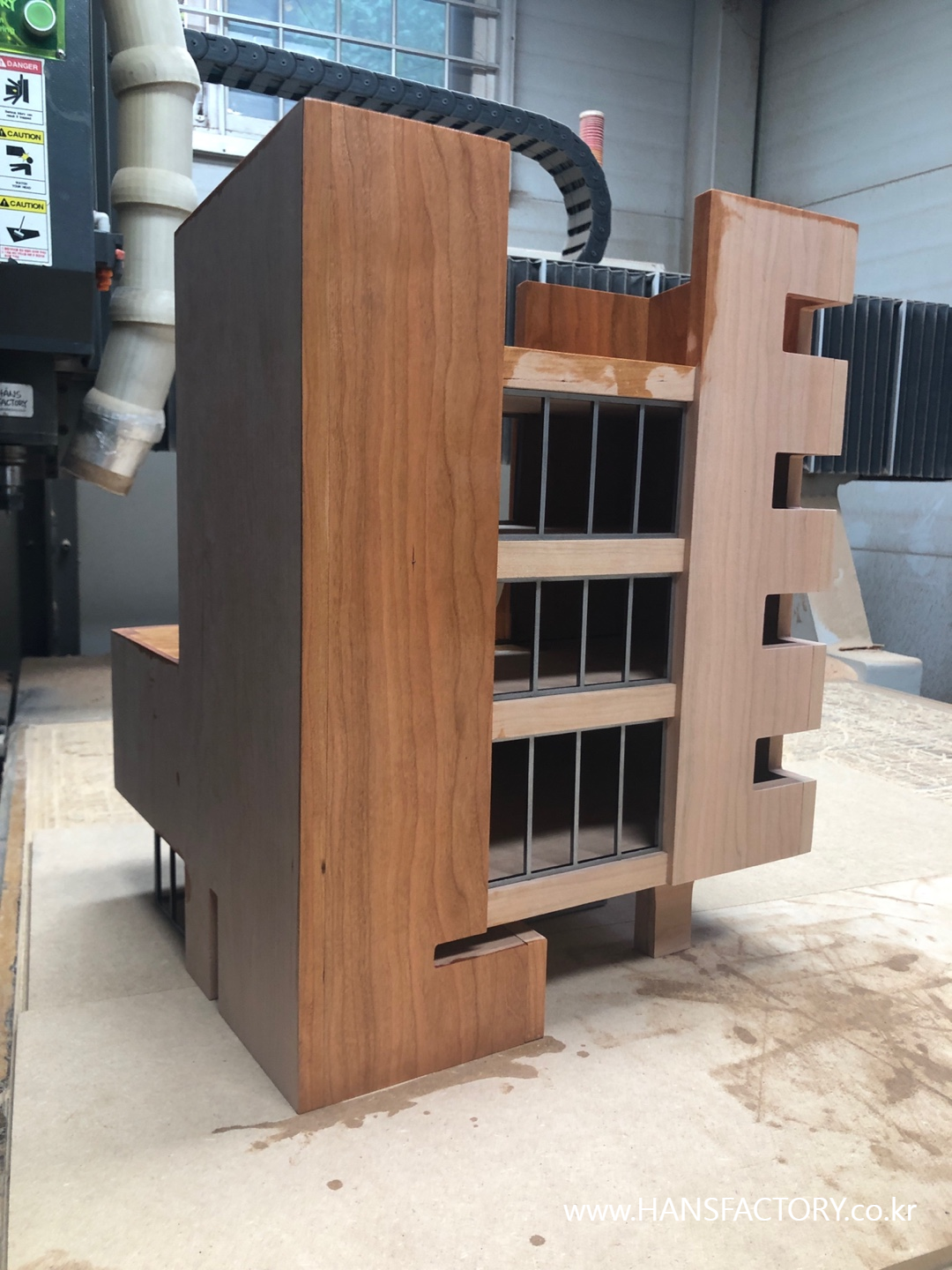

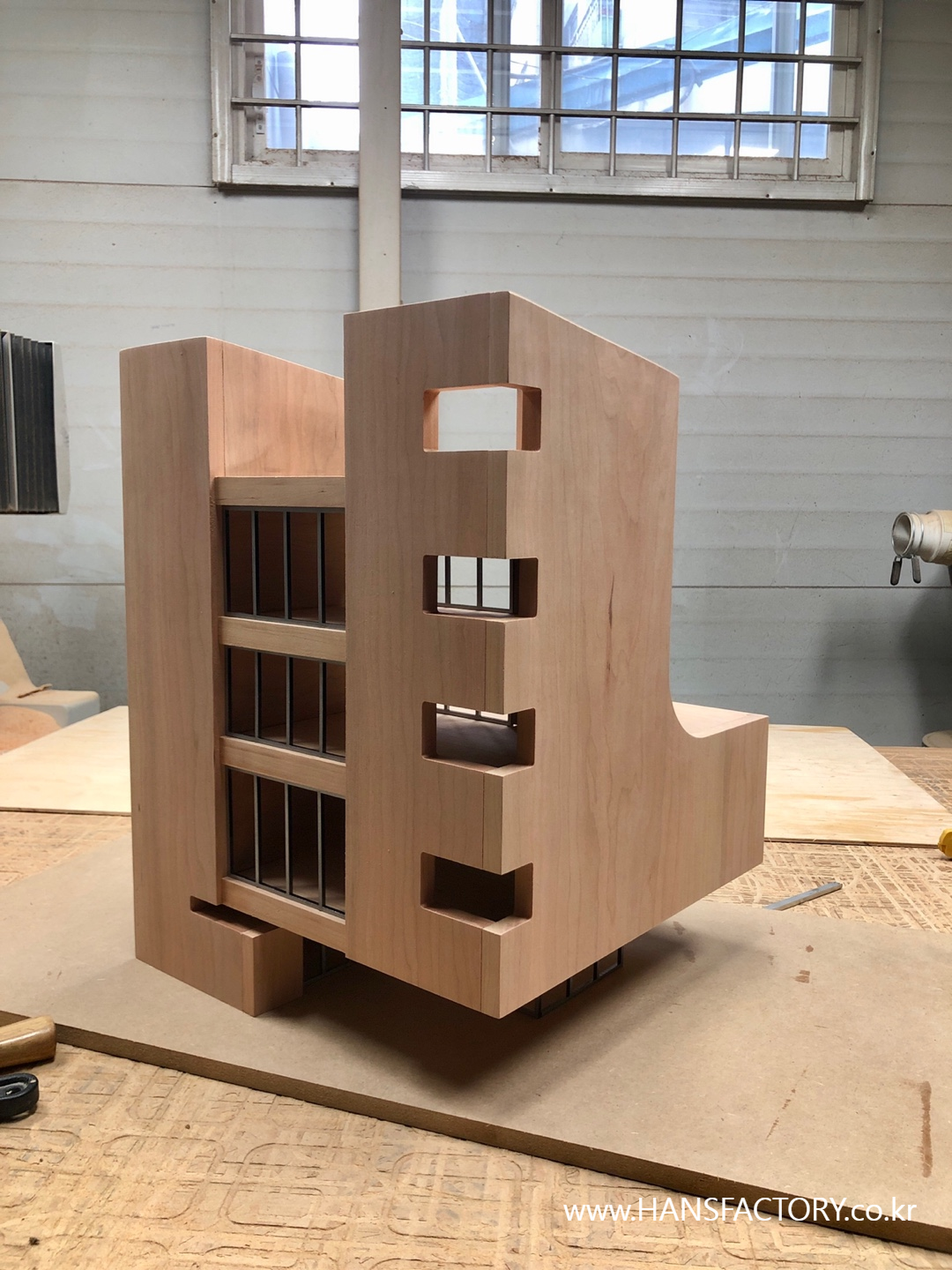

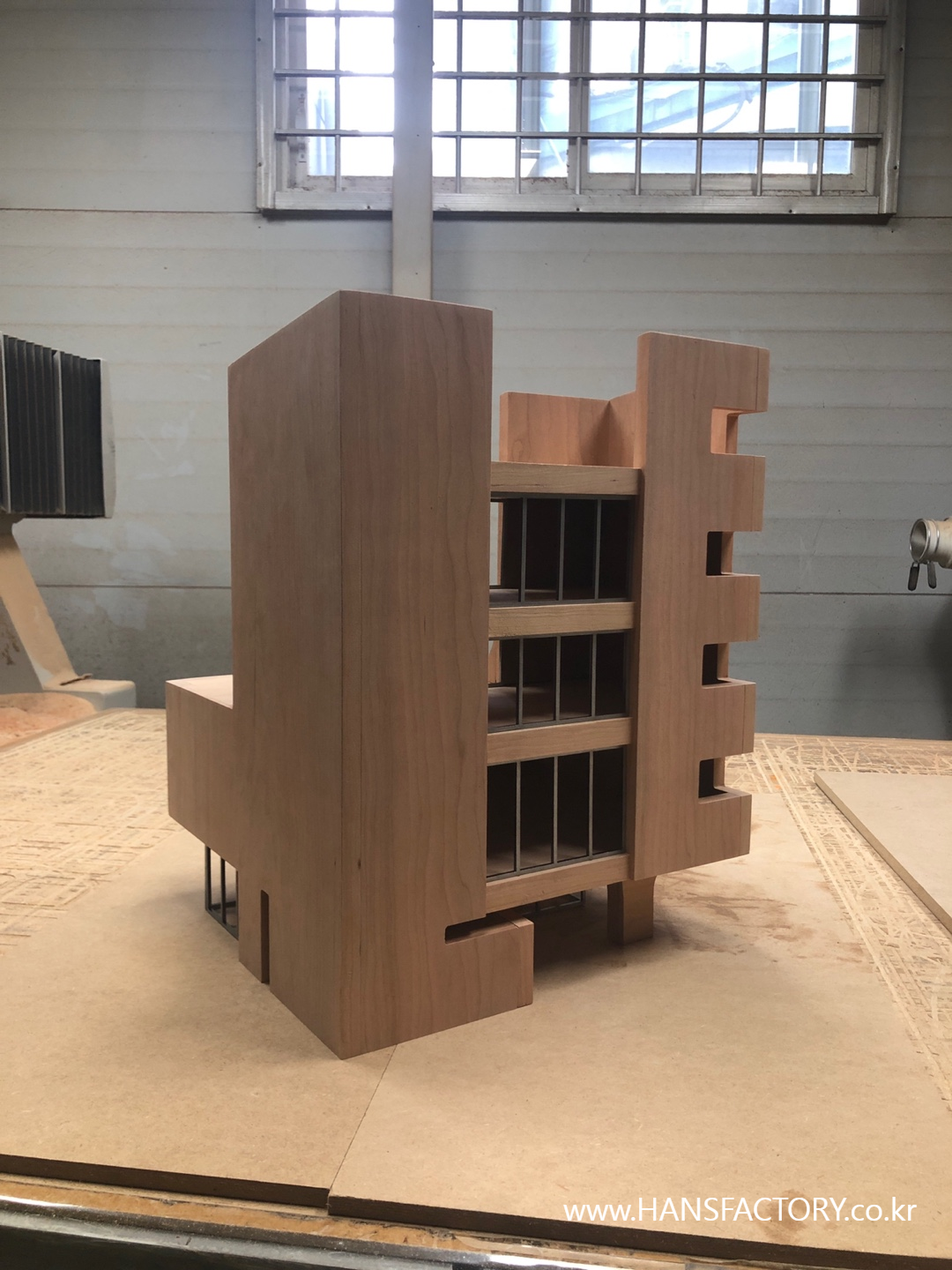

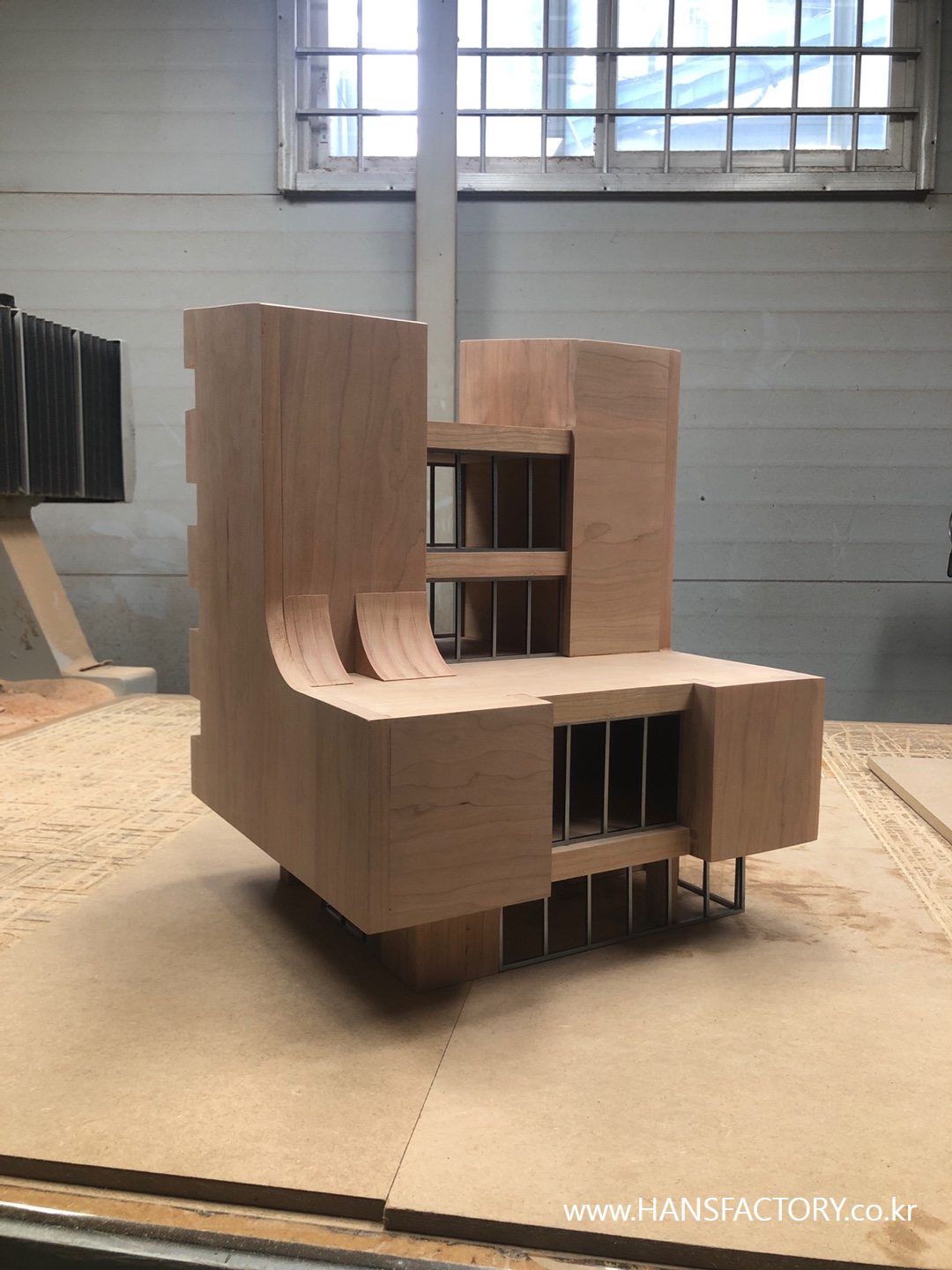

자~ 이제 준비한 부품들을 모두 조립 완료한 상황입니다.

다시 모델링 파일과 교차 체크하면서 누락된 부분은 없는지 점검+점검해 보아요^^

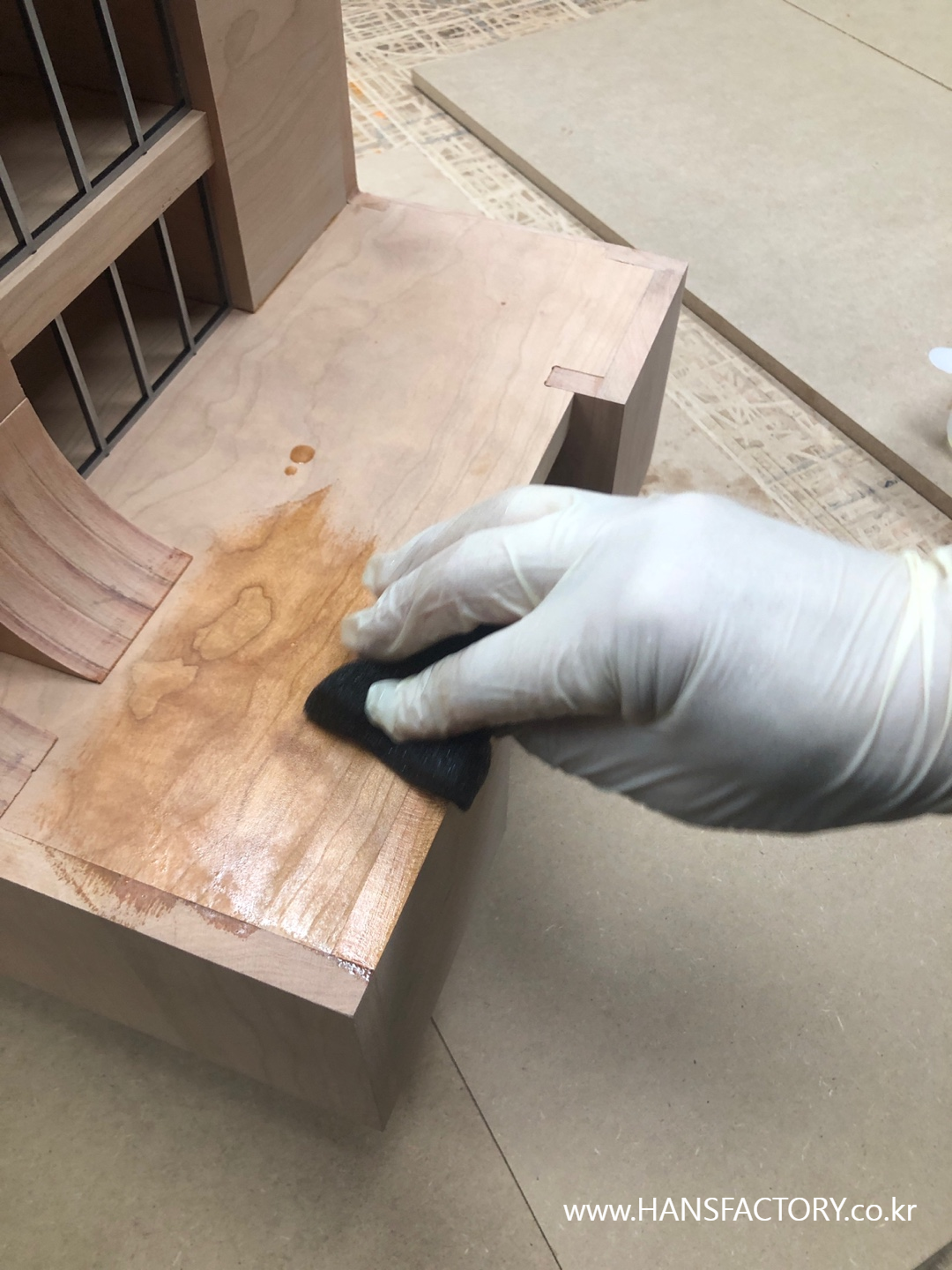

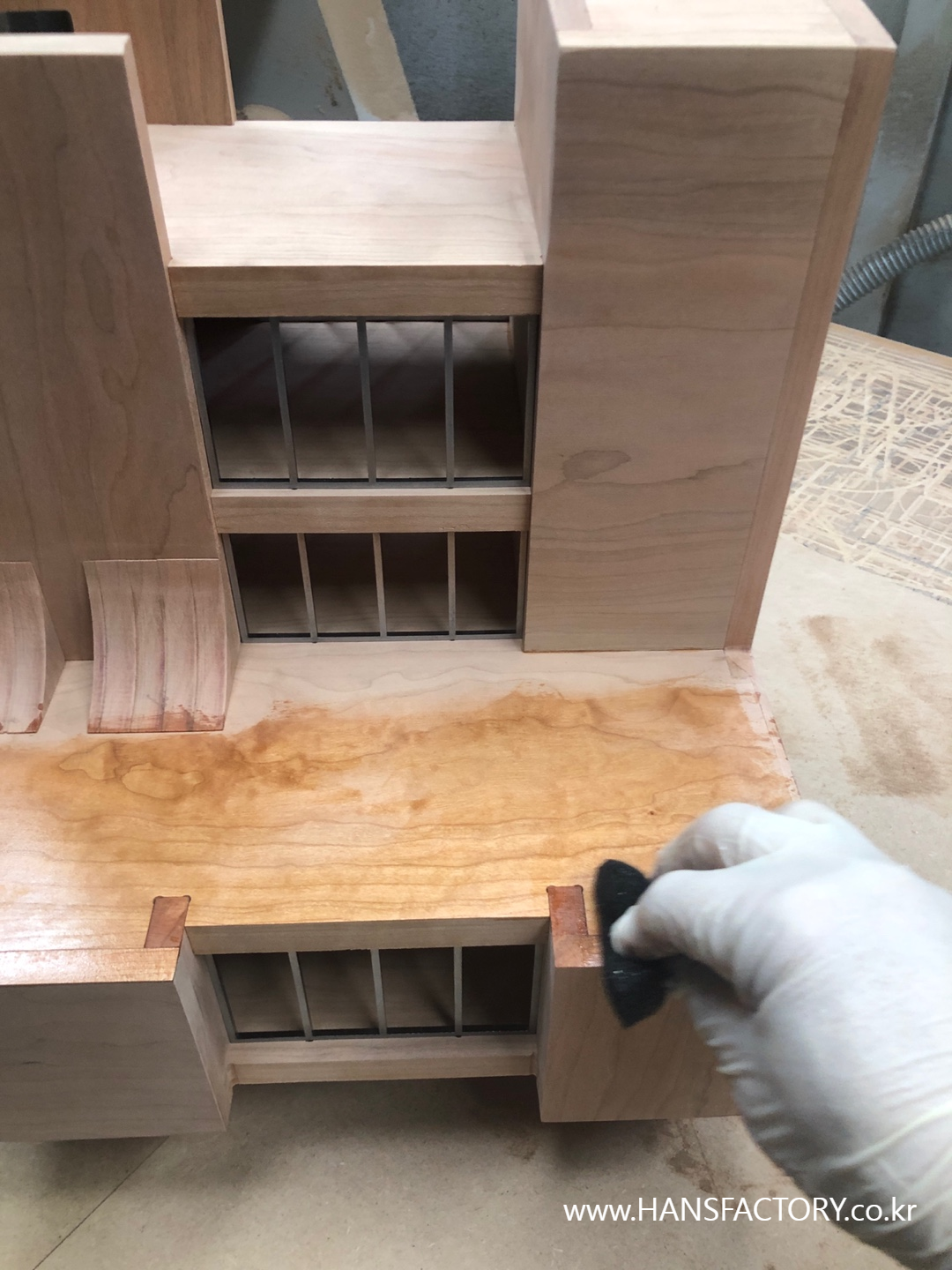

그리고 이제 마지막 공정이라고 할 수 있는 천연오일 마감을 시작합니다.

구석구석 빈틈없이 원목 본연의 색감이 나오도록

천연오일 꼼꼼하게 바르고~ 건조해 줍니다^^

자~ 이제 완성이 되었을까요??

두구두구두구~ 기대하시라~~

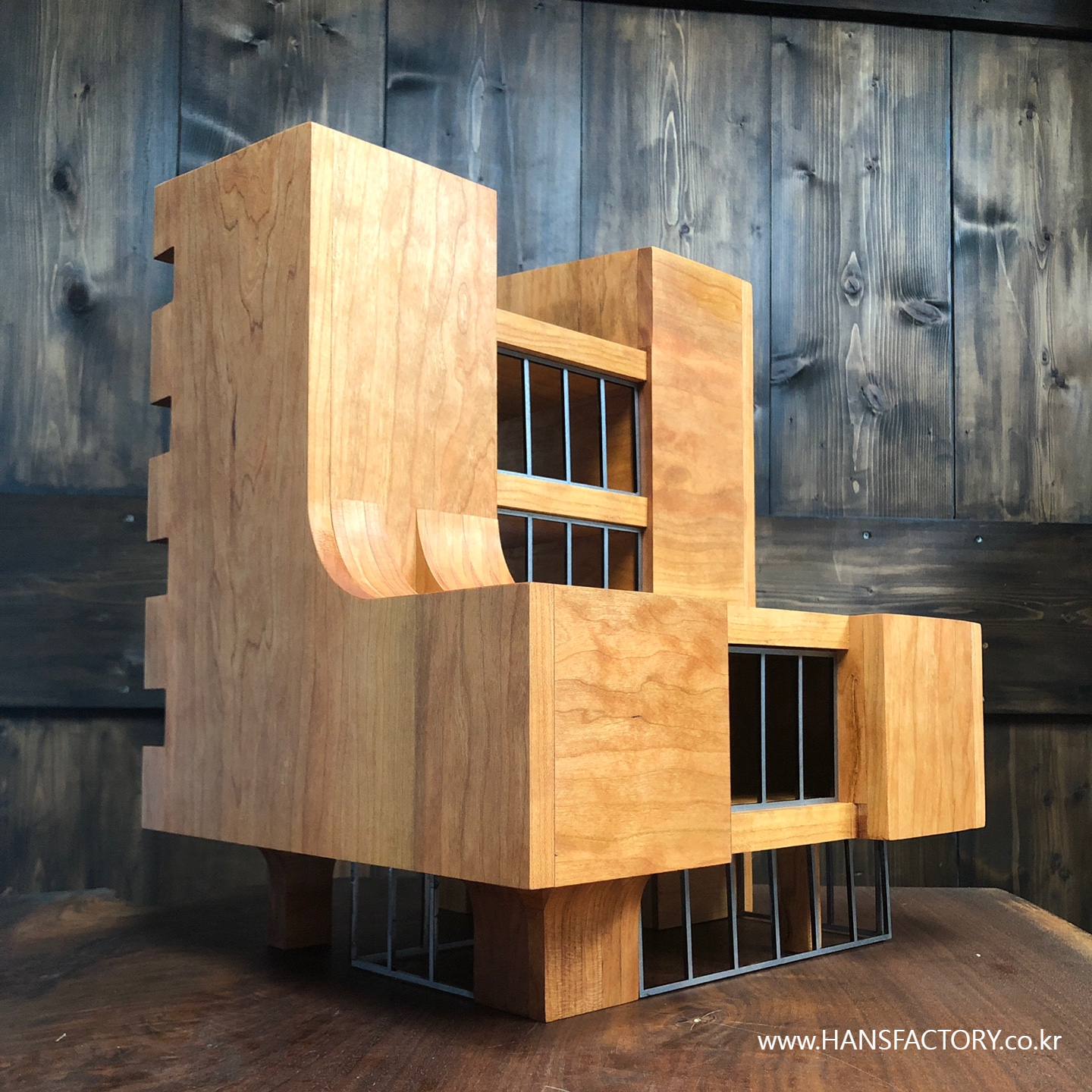

드디어~~~

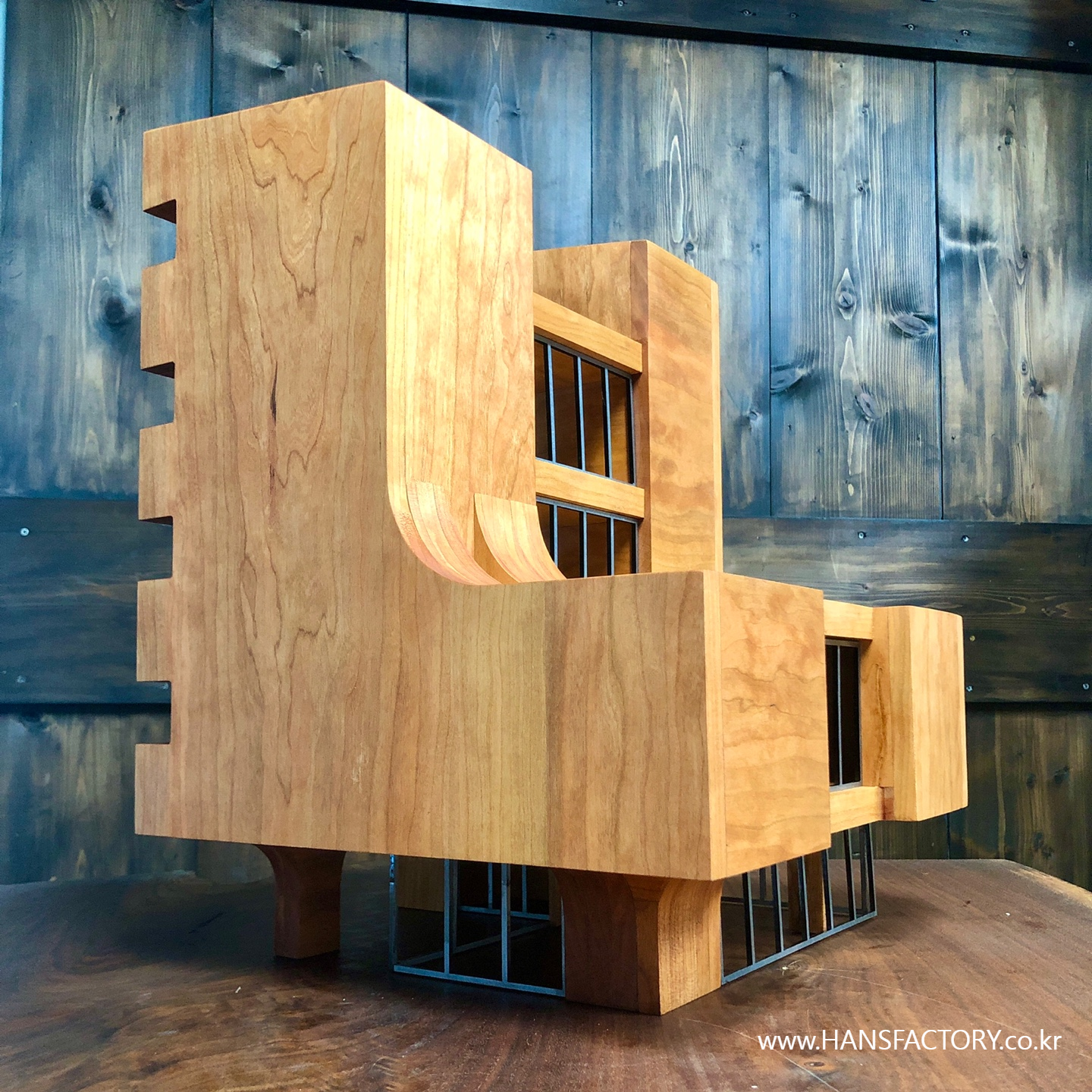

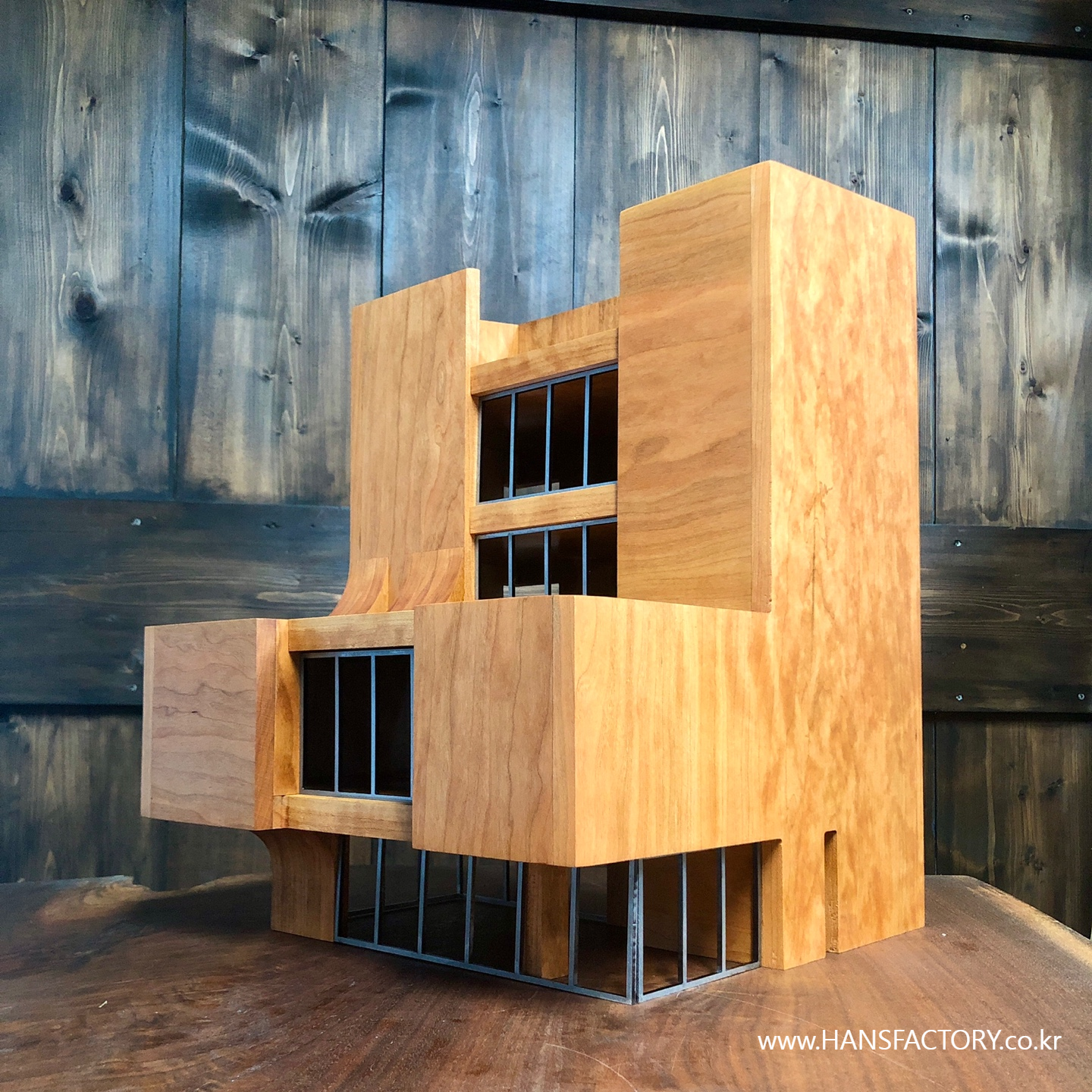

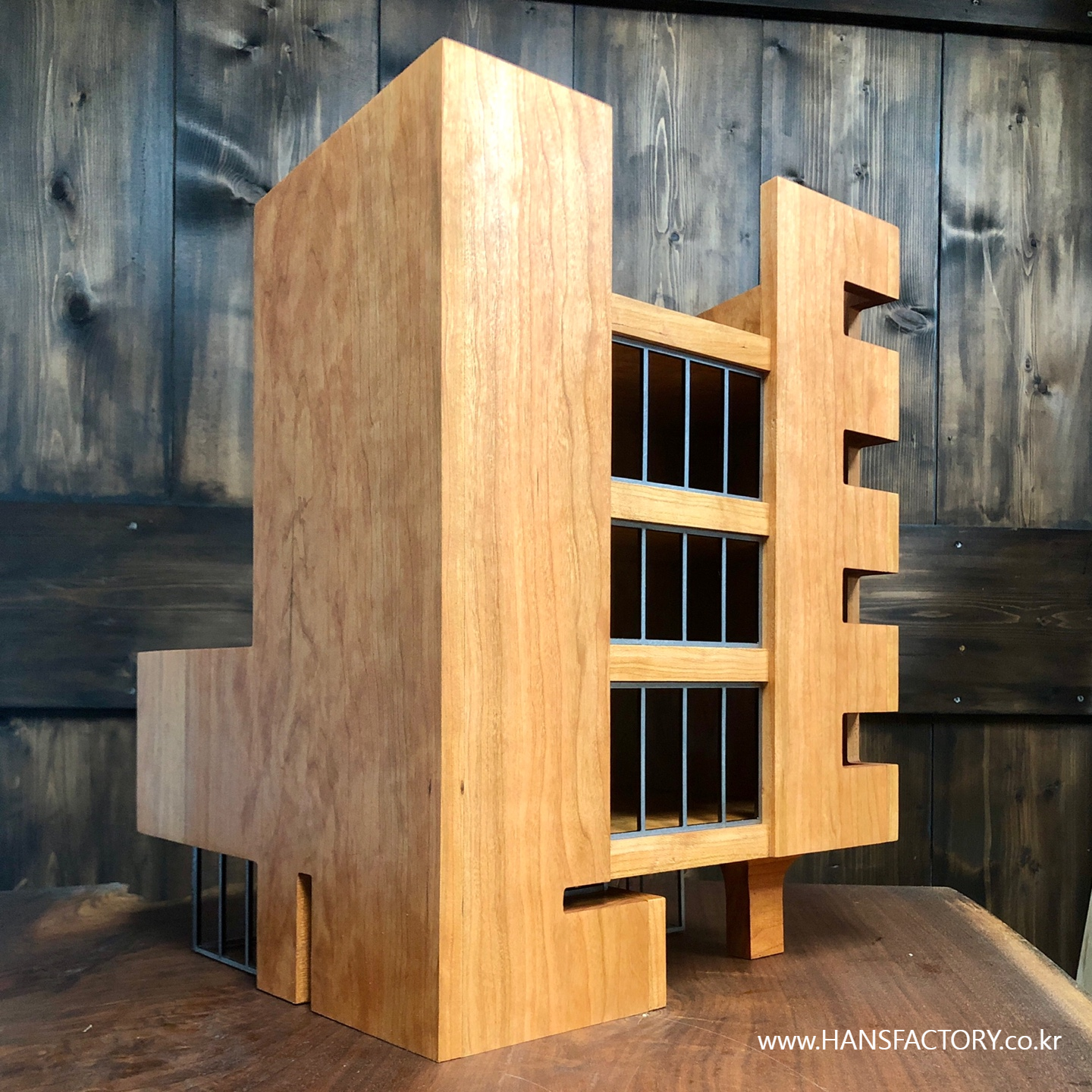

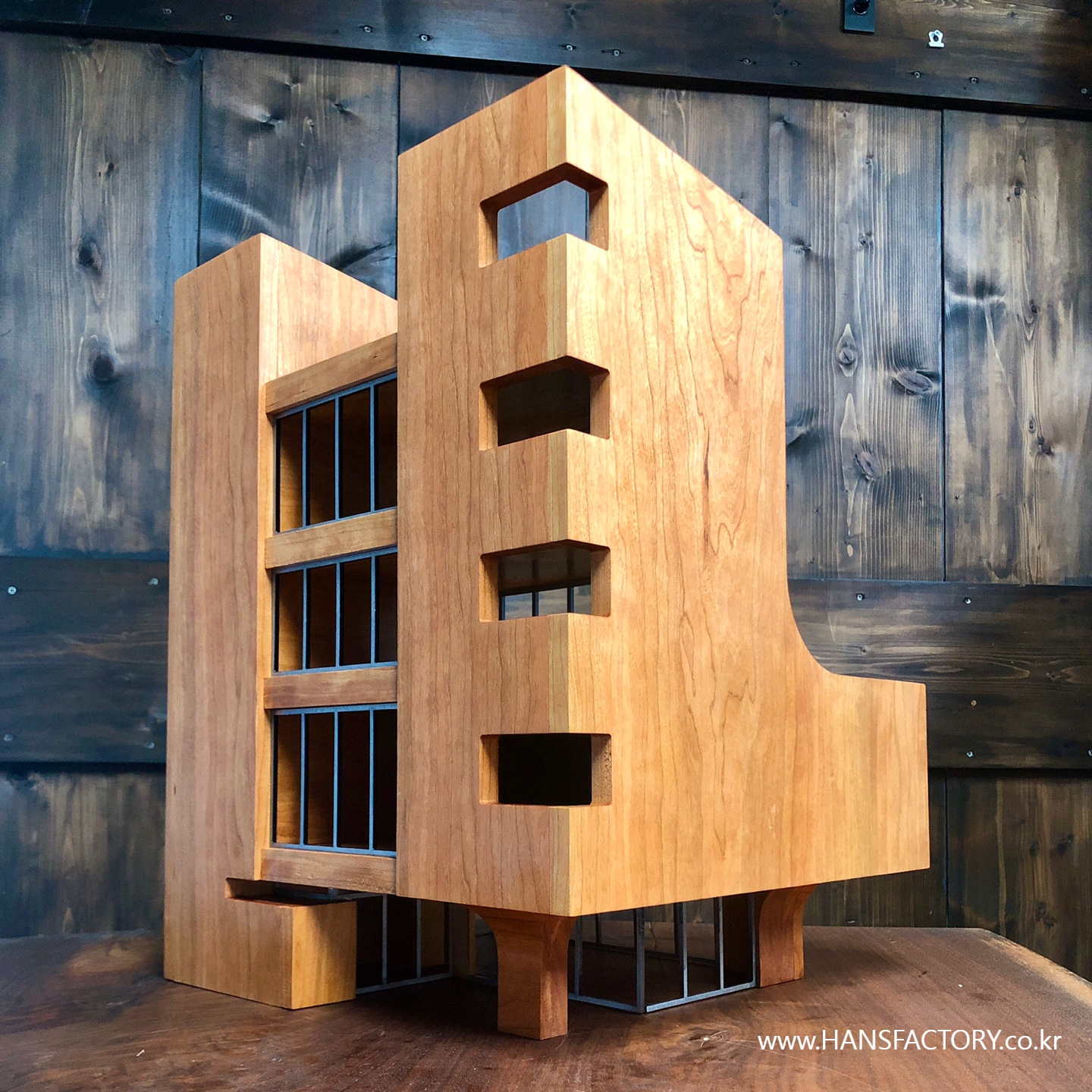

완성입니다^^

지난번 모형보다는 크기가 작았지만 완성도를 좀 더 올리고 싶었고

원목으로 만들어서 단점으로 느껴졌던 부분들을 커버하기 위해

더욱 신경 써서 제작에 전념하였는데...

다행히 기대만큼 잘 나온 것 같아서 안심이 되었습니다.

아울러 이 건물을 디자인하고 완공한 조성욱 건축사사무소의 디테일과 노력이 느껴져서

완성된 모형을 한참 바라보며 감상을 했네요^^;;



진행 상황이 궁금하셨을 텐데...

단 한 번의 재촉도 없이 전적으로 믿고 맡겨주셨어요 ㅠㅠ

조성욱 대표님의 신뢰와 배려에 너무나 감사드립니다.

.

.

2025 강남구 아름다운 건축물 전시회에서

아름다운 건축상을 수상하였다는 소식!!! 축하드립니다^^

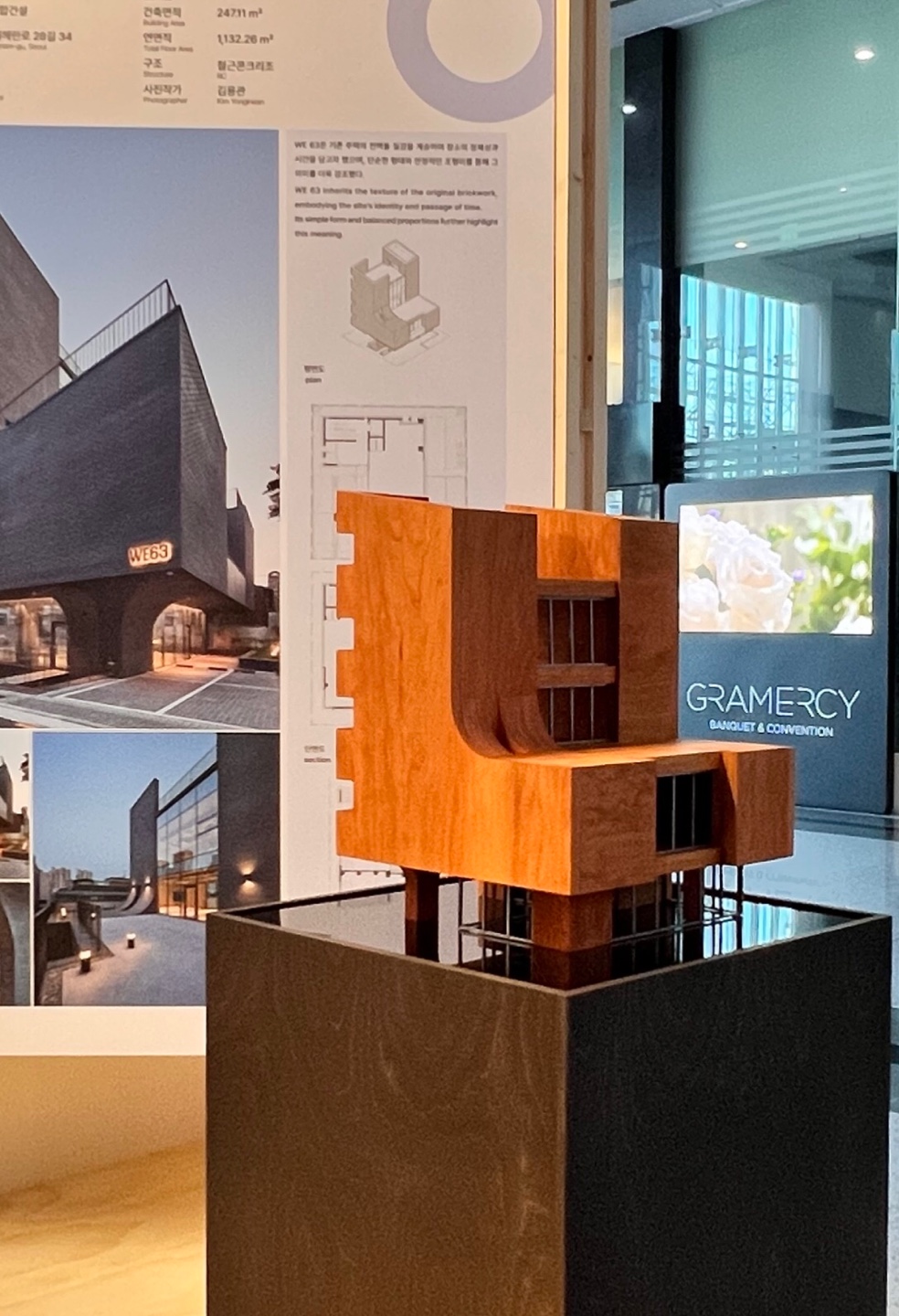

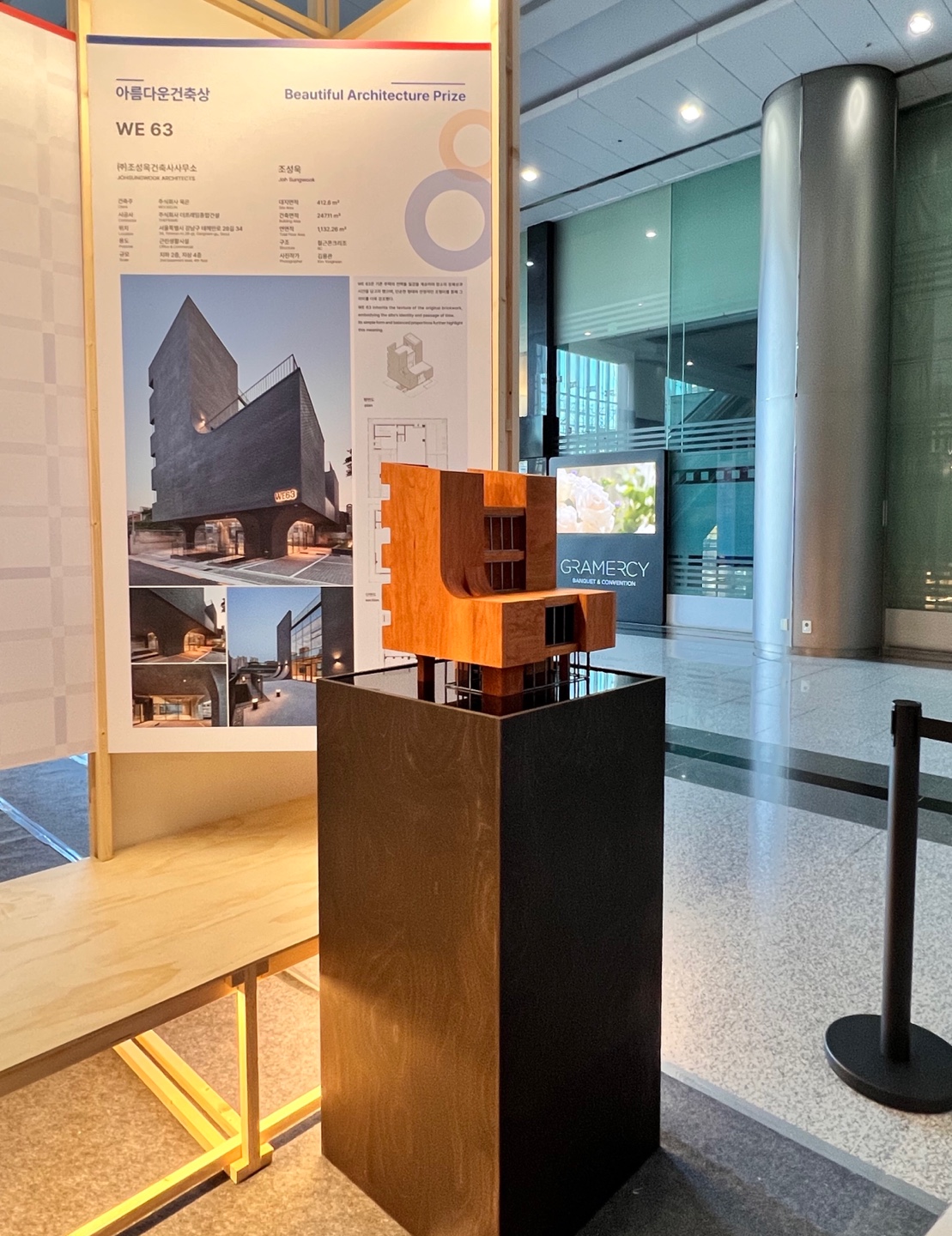

[ 덧 ] 전시회에 멋지게 세팅하였다고~ 사진도 보내주셨습니다^^

.

.
